O que separa o balanceador amador do profissional

4.1 A trindade do balanceamento

Balancear sem instrumentação é tentativa e erro. Com instrumentação correta, é engenharia. Todo balanceamento dinâmico profissional se apoia em três medidas inseparáveis: Amplitude, Fase e Rotação. Sem uma delas, você está no escuro.

! Sem fase → método dos 3 pontos (lento, 3 partidas, impreciso). / Com fase → método vetorial: 1 medida original + 1 teste + correção = balanceado.

1 · Amplitude

Acelerômetro

mm/s RMS — quanto vibra

• • 100 mV/g padrão
• • Montagem magnética
• • Posição radial no mancal
• • Resposta até 10 kHz

Esquema: radial

RADIAL 90°

2 · Fase

Tacômetro / Keyphasor

graus — onde está o pesado

• • Fototacômetro laser
• • Fita refletiva limpa
• • Referência 0° = fita
• • Perpendicular ao eixo

Sem fase = no escuro

0° ONDE PESA

3 · Rotação

Analisador

processamento vetorial — 1X

• • Filtro síncrono 1X
• • Fase estável
• • Espectro p/ diagnóstico
• • Cálculo massa automático

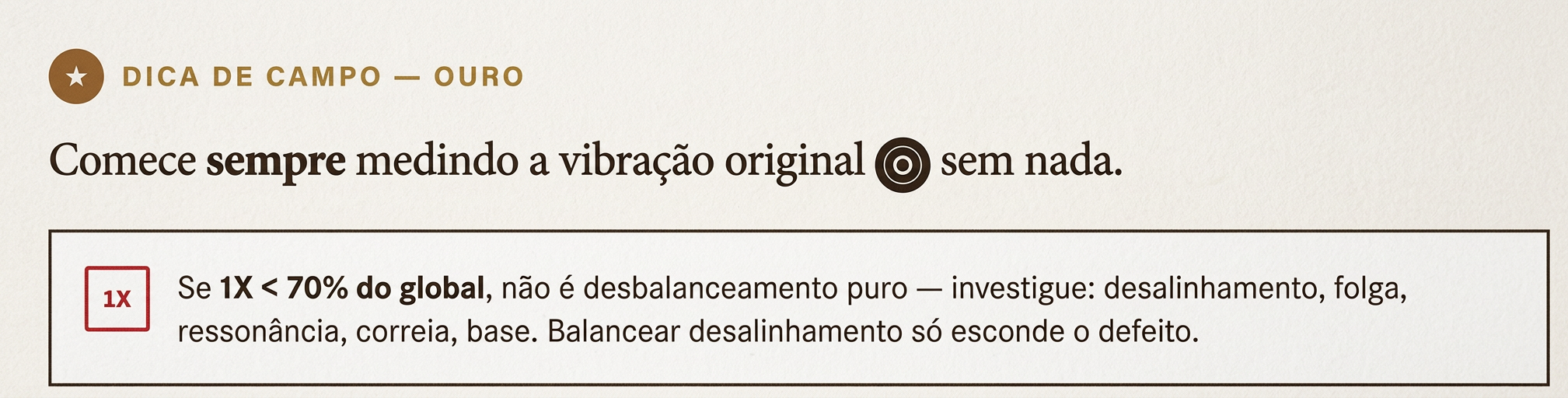

1X deve ser >70%

4.2 Bancada vs Campo

A bancada é um laboratório. O campo é uma guerra. Saber quando usar cada uma define seu lucro e sua reputação.

Critério	Bancada	Campo
Precisão	Alta — G1 a G2.5 (ISO 1940)	Média — G6.3 (aceitável campo)
Custo	Desmontar, transportar, parar produção	Sem desmontar, produção continua*
Quando usar	Rotores novos, após recondicionamento	Ventiladores grandes, moinhos, emergência
Velocidade	Controlada em bancada	Velocidade operacional real
Risco	Baixo — ambiente controlado	Alto — segurança, temperatura, acesso

Dado de campo:
80% do balanceamento industrial é feito em campo. Quem só sabe bancada perde mercado. Quem só faz campo sem entender precisão perde clientes.

4.3 Montagem correta do sensor

Um acelerômetro mal montado mede a ressonância da chapa, não o desbalanceamento. A posição vale mais que o preço do sensor.

A Vista Lateral — Mancal

RADIAL 90°

• • Base usinada, limpa, sem tinta
• • Próximo à zona de carga do mancal
• • Evitar: aletas, chapas finas, folga

B Vista Topo — Fase

0°LASER ⟂

• • Tacômetro perpendicular ao eixo
• • Fita refletiva 10×20mm, limpa, sem dobra
• • Marcação 0° no sentido de rotação — padrão ISO

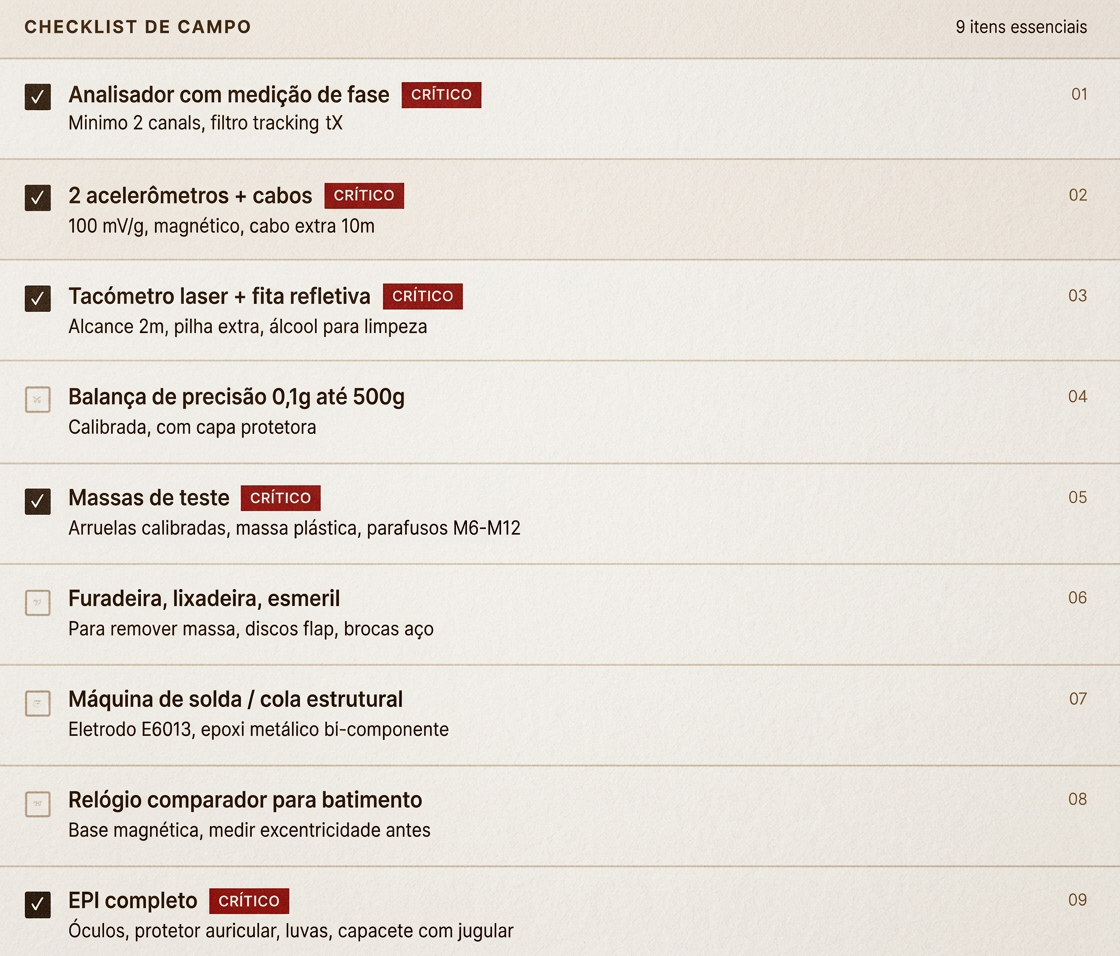

4.4 Kit mínimo do balanceador de campo

O que levar. O que não esquecer. O que salva o serviço.

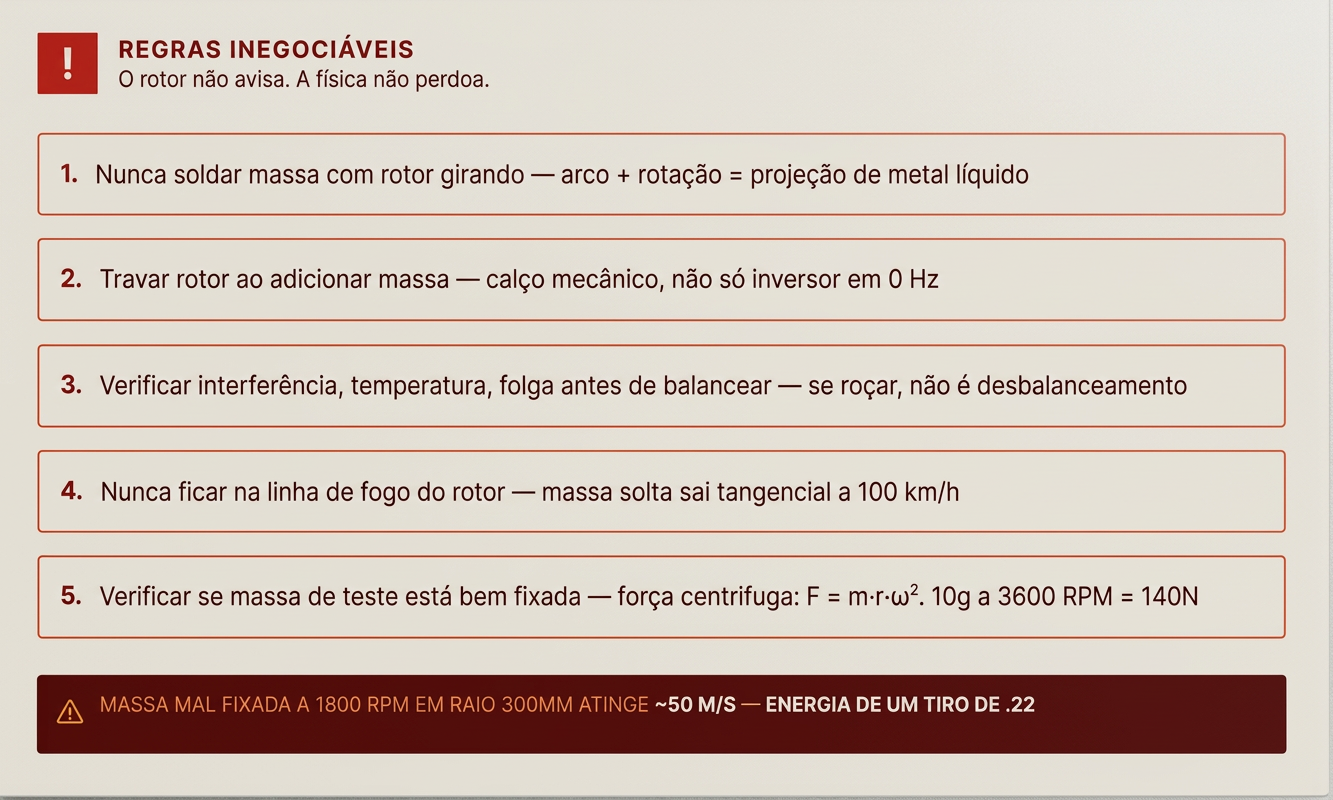

4.5 Segurança que salva vidas

4.6

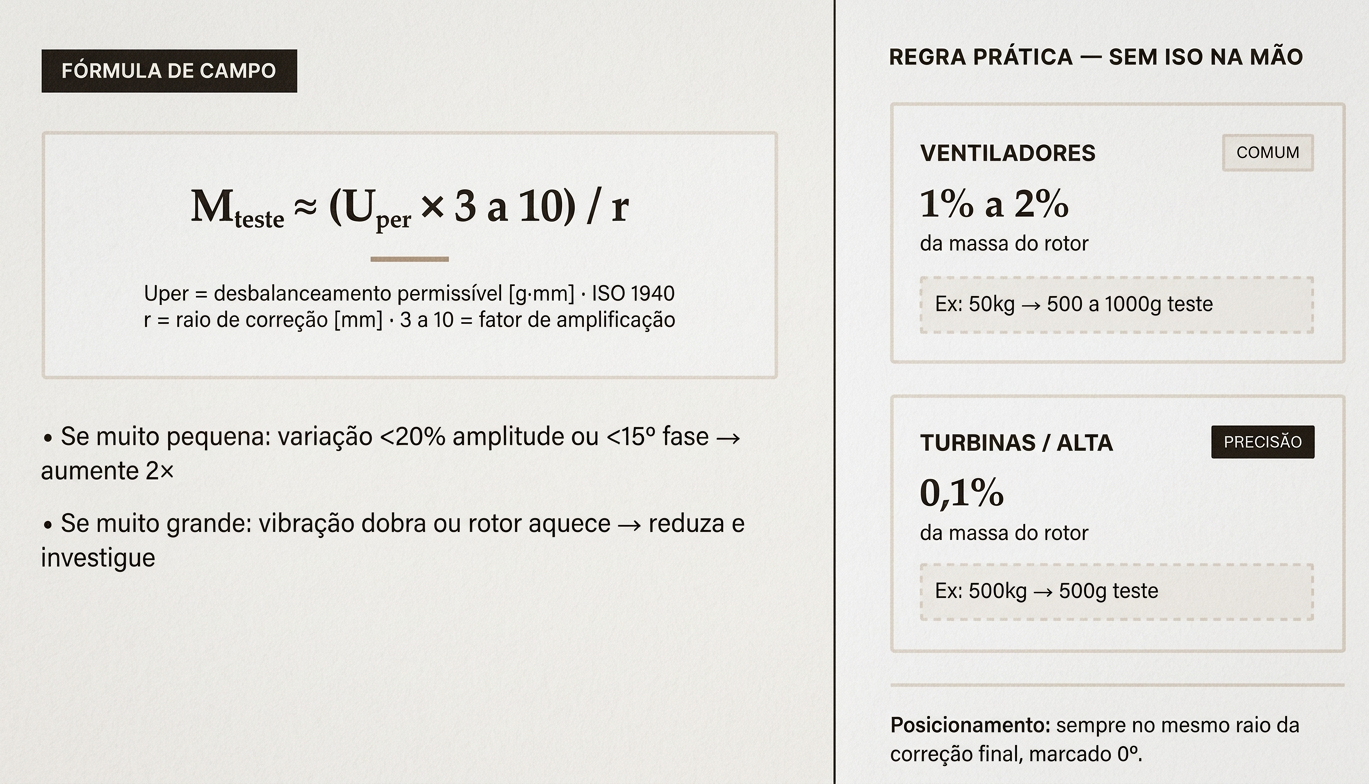

Como escolher a massa de teste

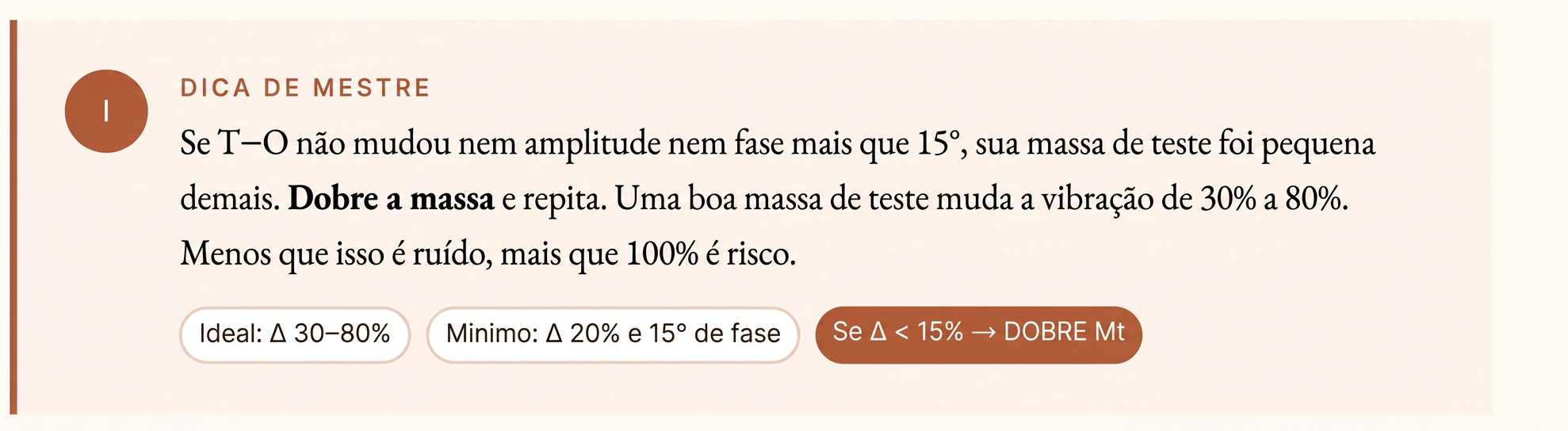

Massa pequena demais não muda a vibração e você não calcula. Massa grande demais pode levar o rotor ao limite e danificar mancais.

CAPÍTULO 5
Método dos 3 Pontos
e Método Vetorial

1 Plano

Como balancear em 1 plano sem e com medição de fase — o coração do balanceamento em campo.

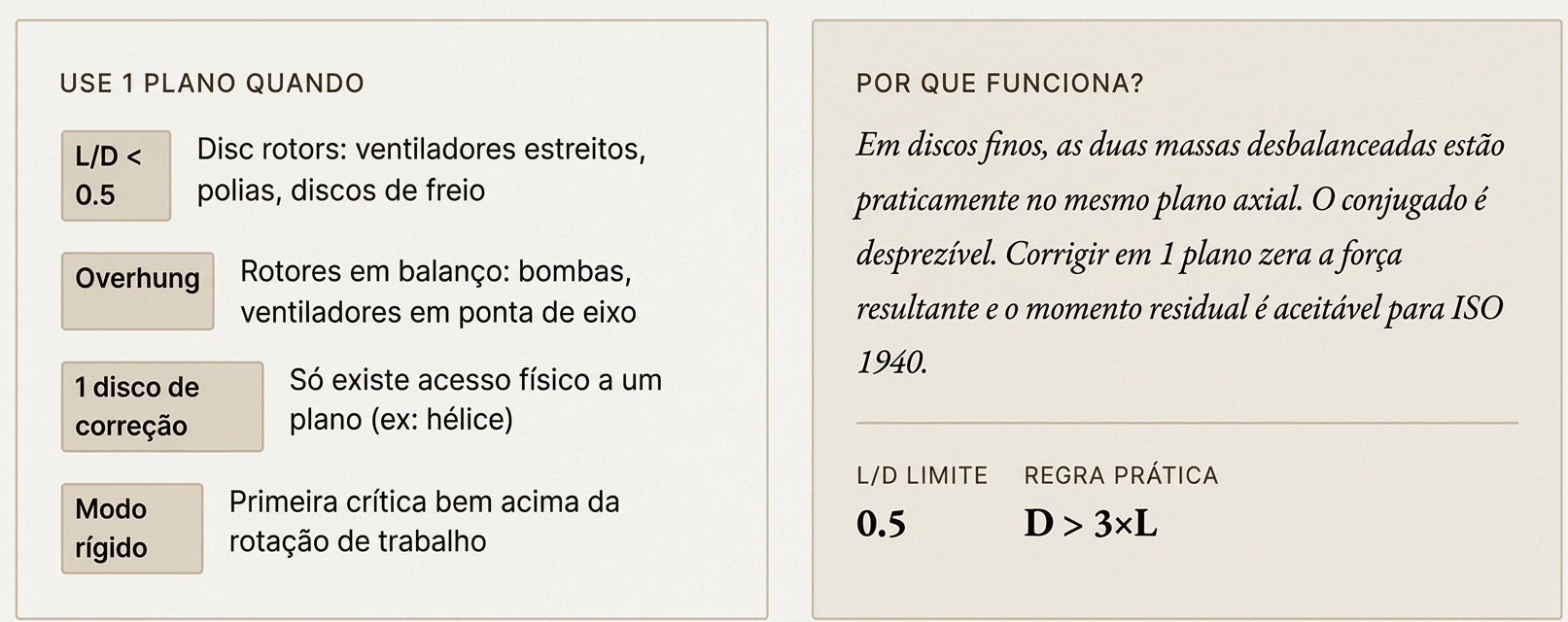

5.1 Quando usar 1 plano?

Nem todo rotor precisa de 2 planos. A regra de ouro é geométrica: se o rotor é fino como um disco, o desbalanceamento se comporta como uma única força. É estático, não conjugado.

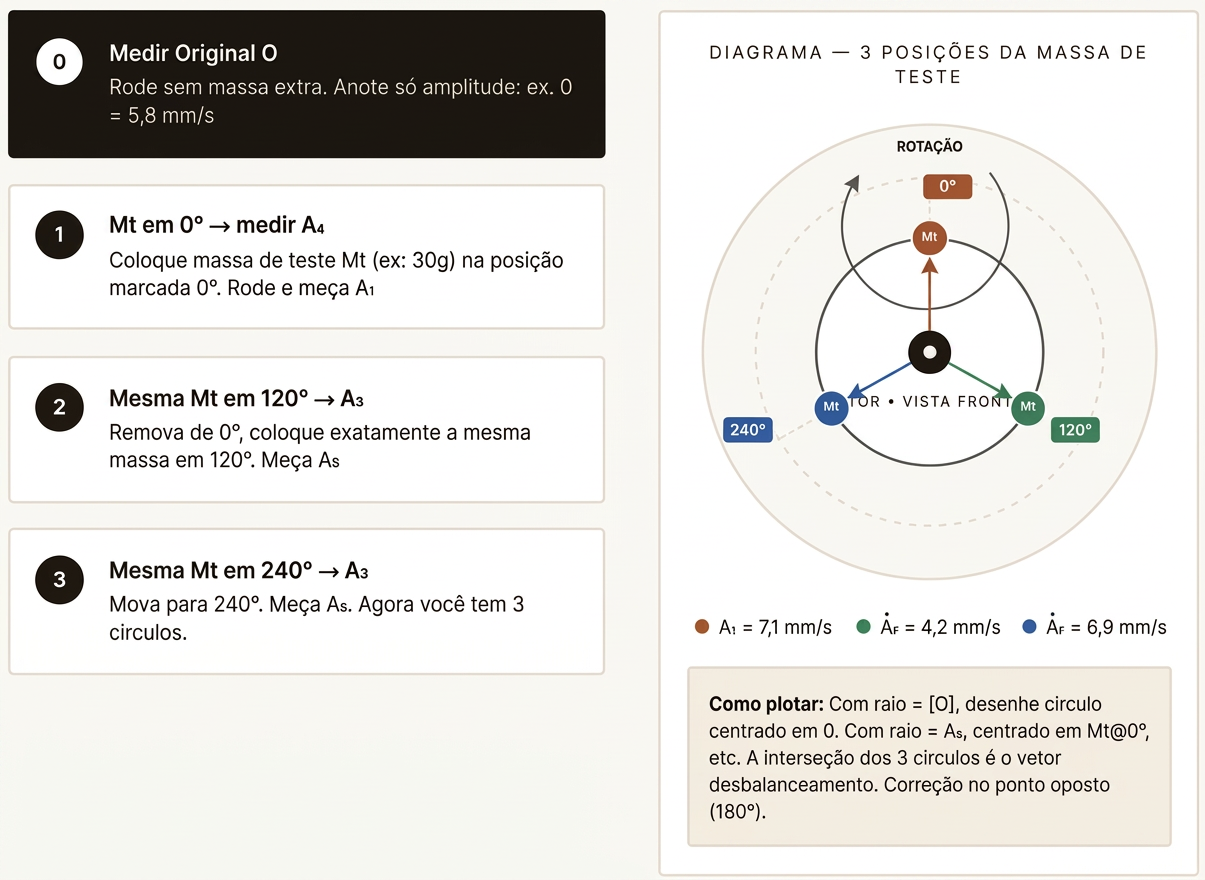

5.2

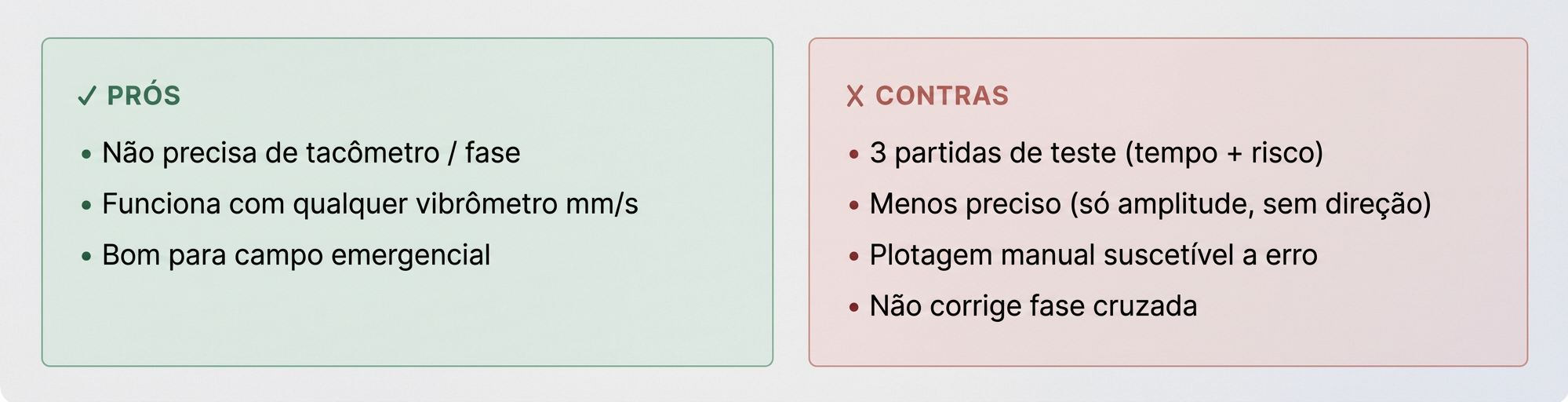

Método dos 3 Pontos (sem fase)

Para quem só tem vibrômetro simples, sem tacômetro ou fototac. Você usa apenas amplitude em mm/s. A ideia é geométrica: o efeito da massa de teste é um círculo no plano polar. Três posições diferentes dão 3 círculos cuja interseção revela o desbalanceamento original.

Requer 4 partidas no total (Original + 3 testes). É trabalhoso, mas salvou gerações de balanceadores.

5.3

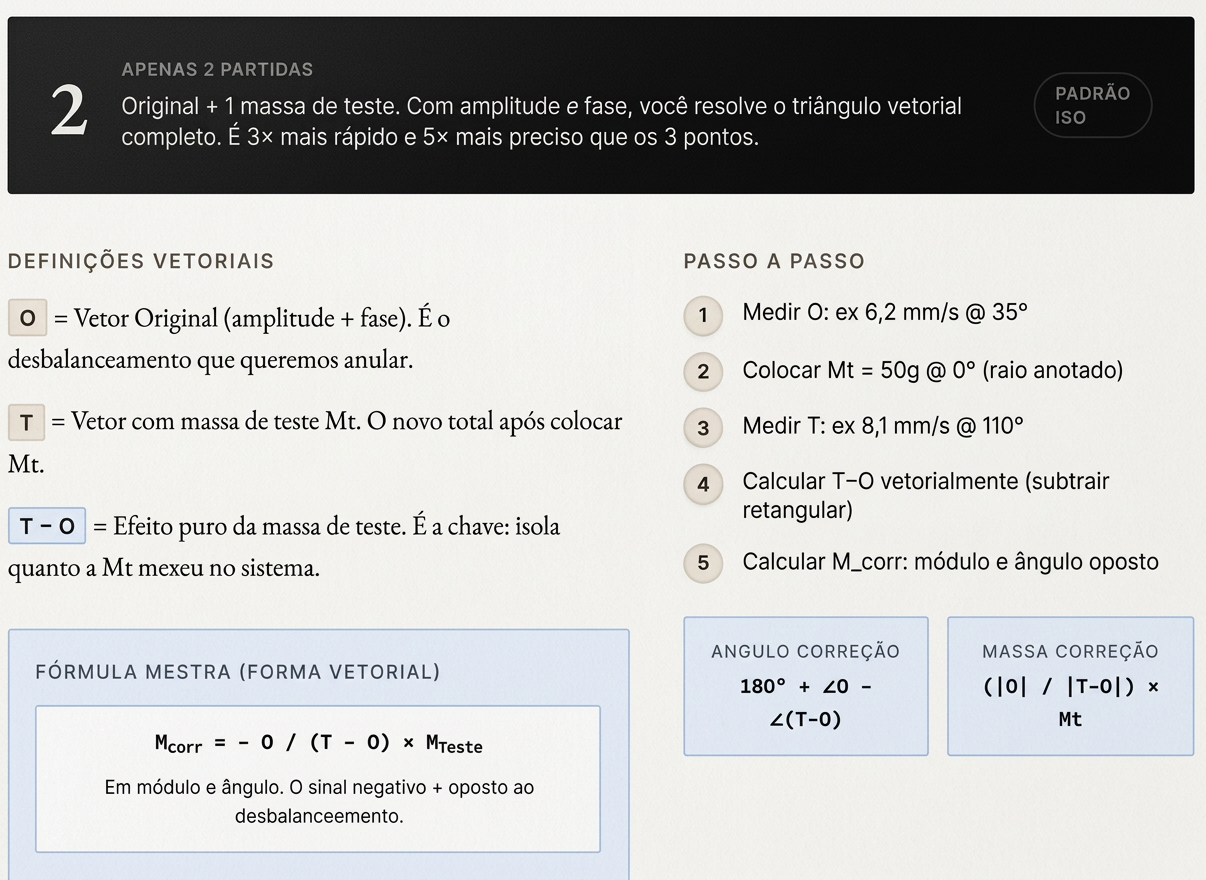

Método Vetorial (com fase) — o profissional

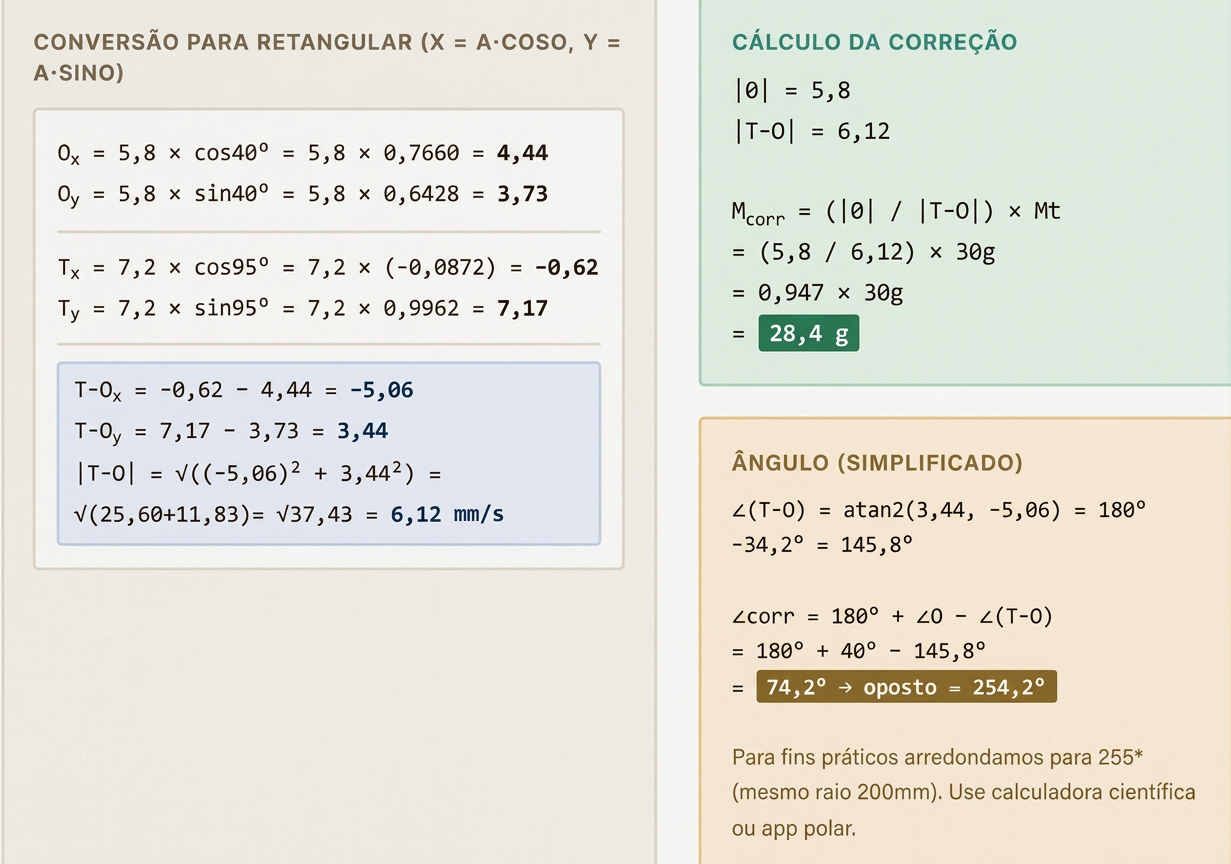

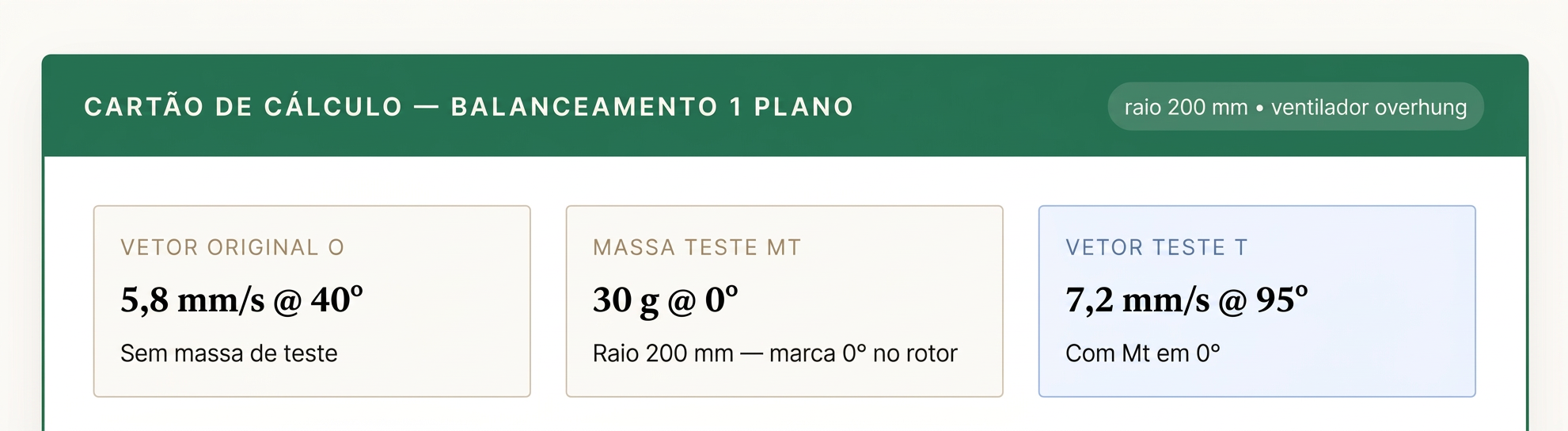

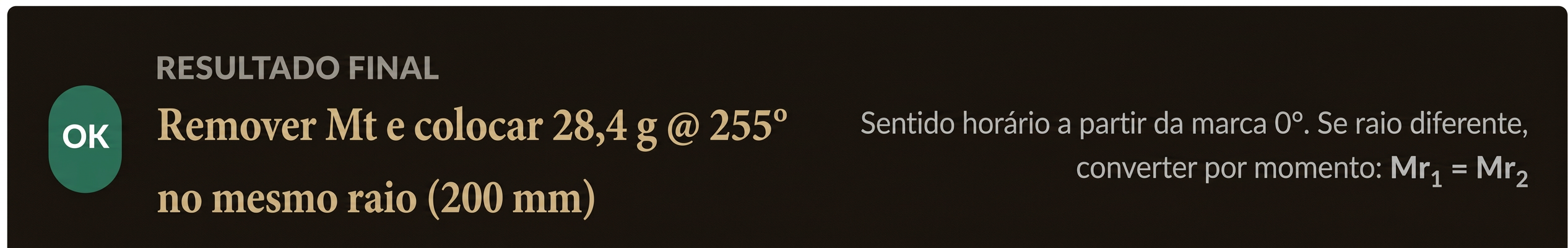

5.4

Exemplo Real Completo Calculado

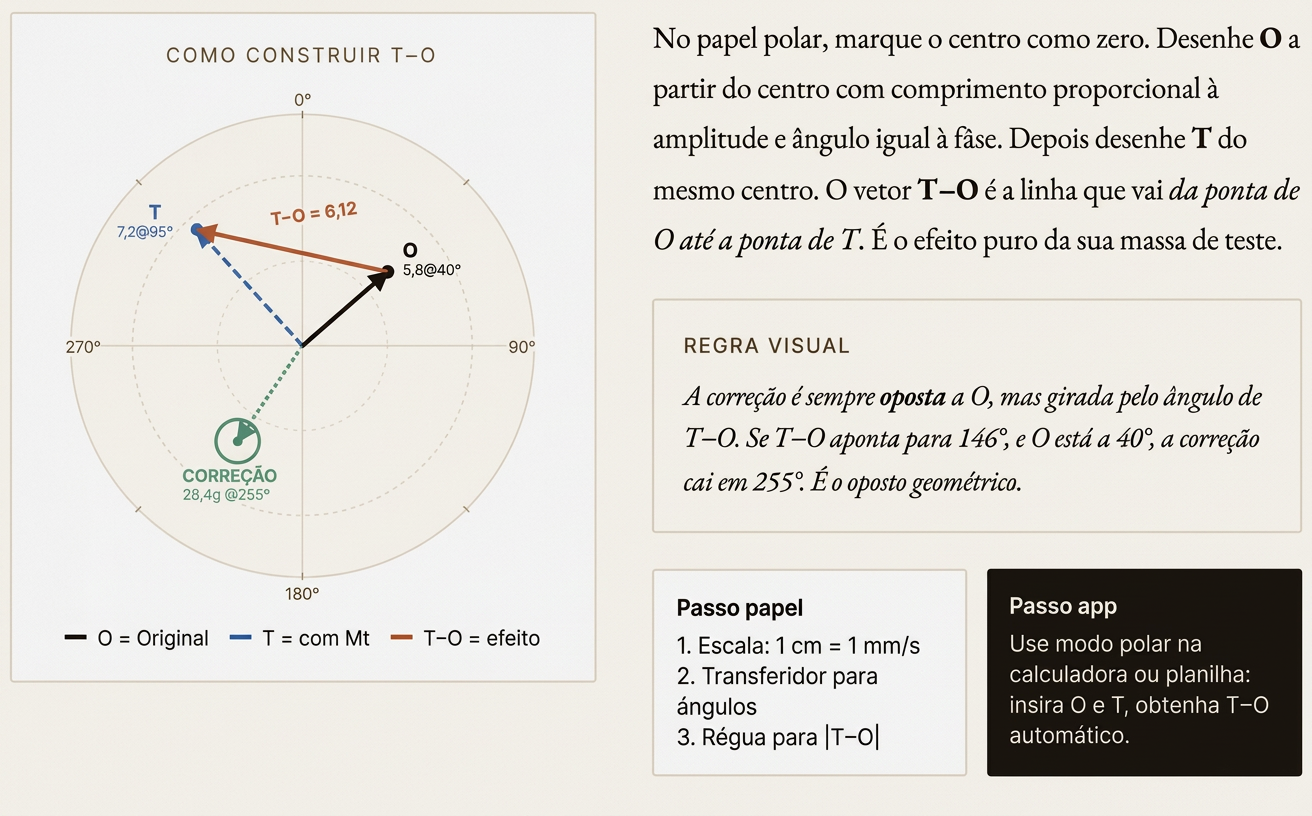

5.5

Diagrama Polar — desenhando no papel

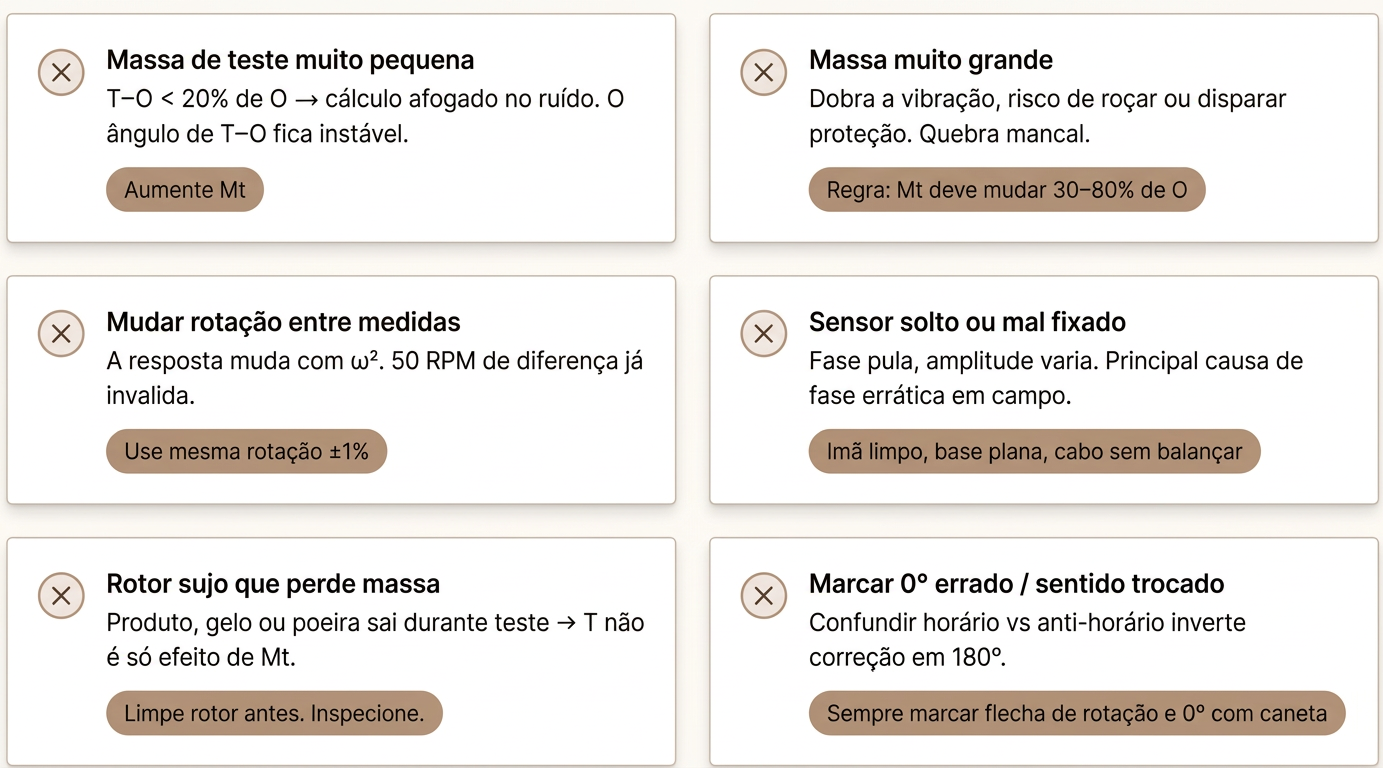

5.6

Erros que estragam o método

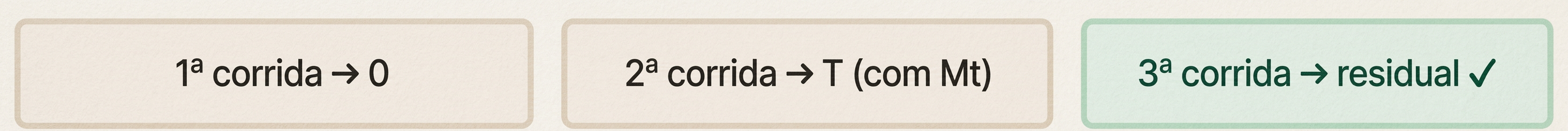

Depois de corrigir — e se não atingiu ISO?

Após colocar a correção, rode novamente e meça o residual. Compare com ISO 1940 / ISO 21940 para o grau G desejado (G6.3 para ventiladores, G2.5 para bombas). Se ainda está acima, faça trim balance: use o residual como novo O e repita o método vetorial — agora a correção será pequena, de ajuste fino. Normalmente 1 trim resolve.
