O Que É Vibração?

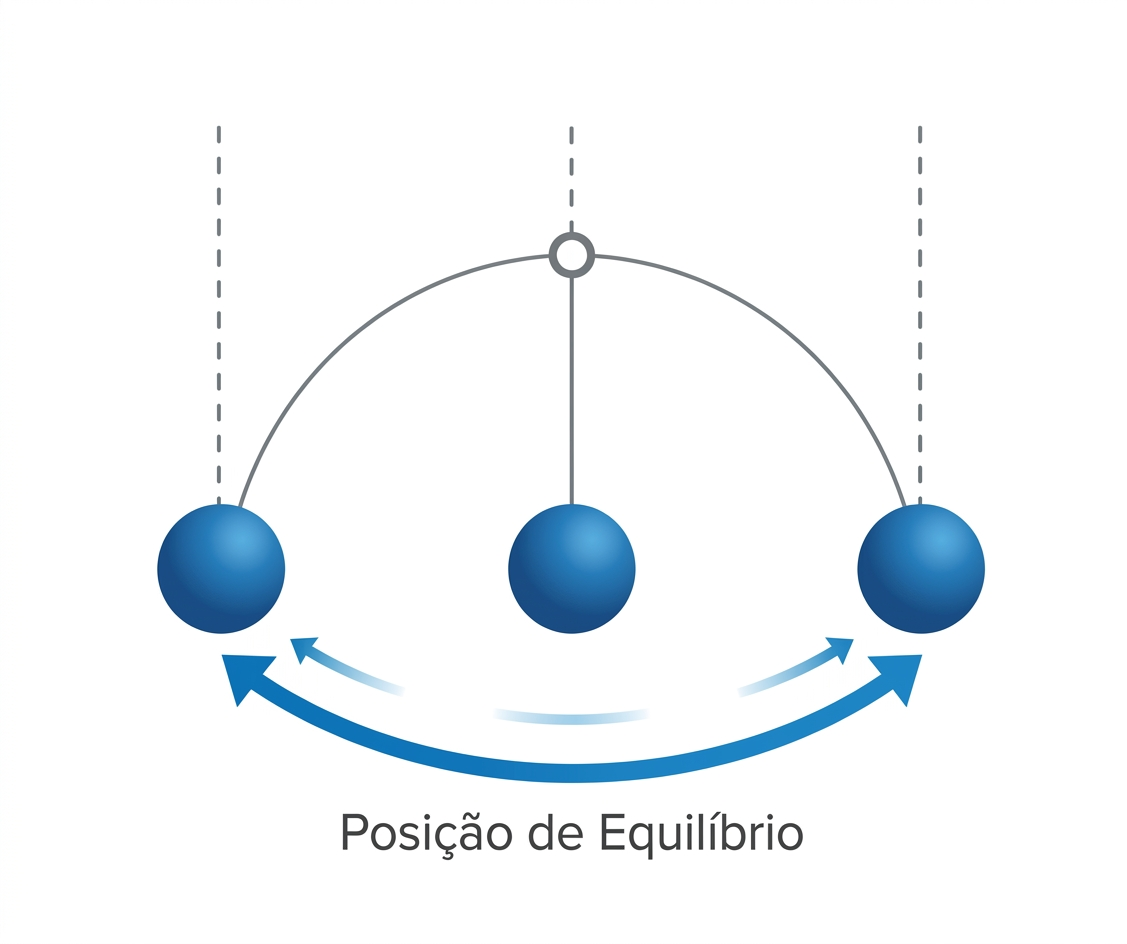

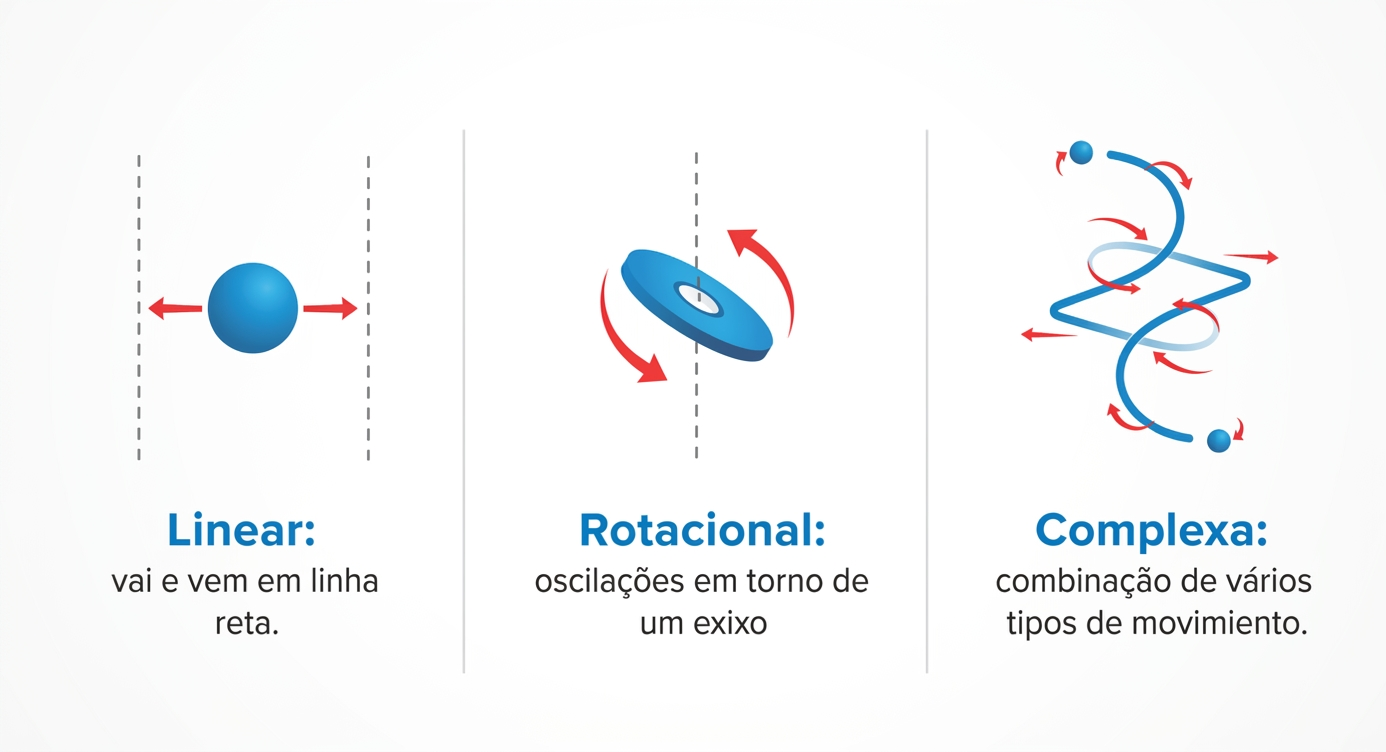

Vibração é o movimento oscilatório de um corpo em torno de uma posição de equilíbrio. Pode ser:
- Vibração Linear (Vai e vem em linha reta)
- Sistema Massa-Mola: Um bloco preso a uma mola em uma superfície horizontal (sem atrito). Quando o bloco é puxado e solto, ele se move em linha reta, comprimindo e esticando a mola em torno de sua posição de descanso.

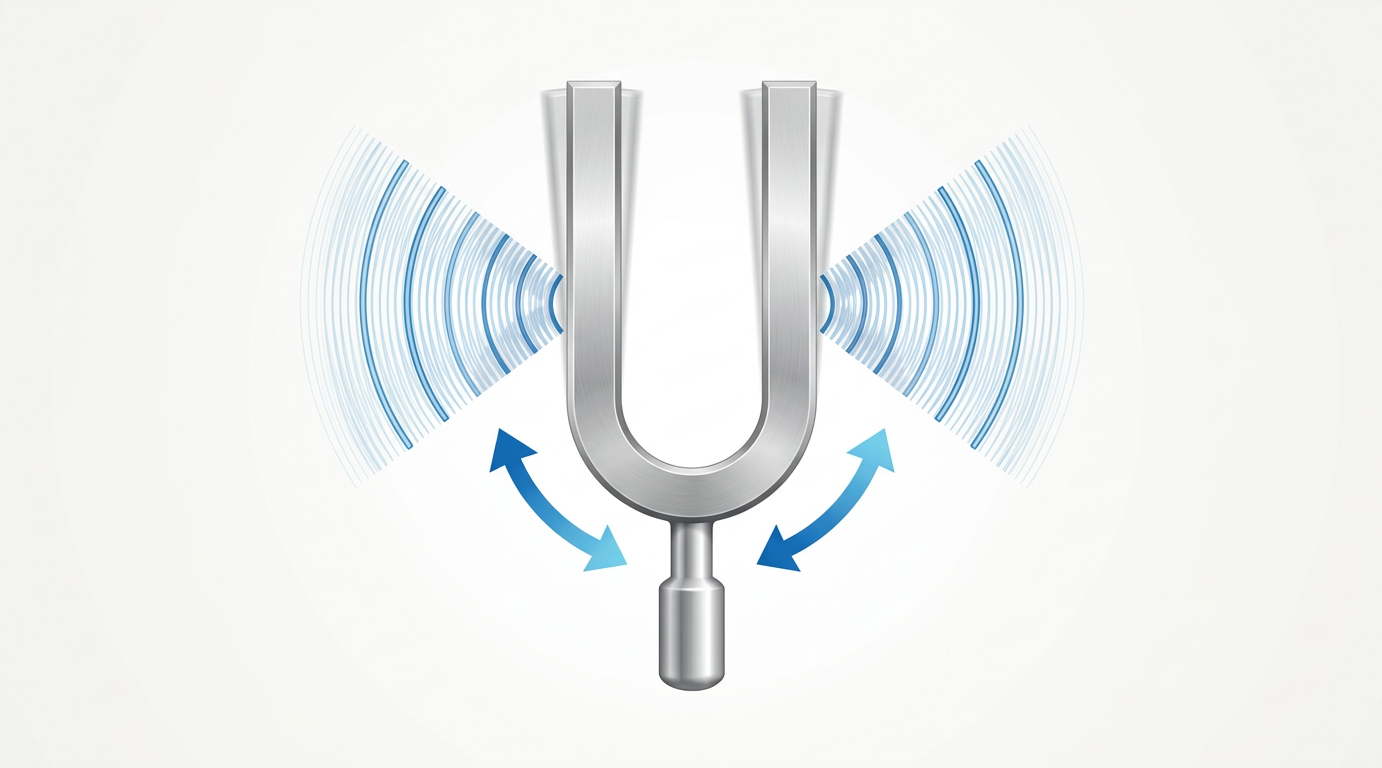

- Diapasão (Garfo de Afinação): As hastes do diapasão vibram para frente e para trás para produzir o som, sendo um movimento de “vai e vem” em uma linha.
2. Vibração Rotacional (Oscilações em torno de um eixo)

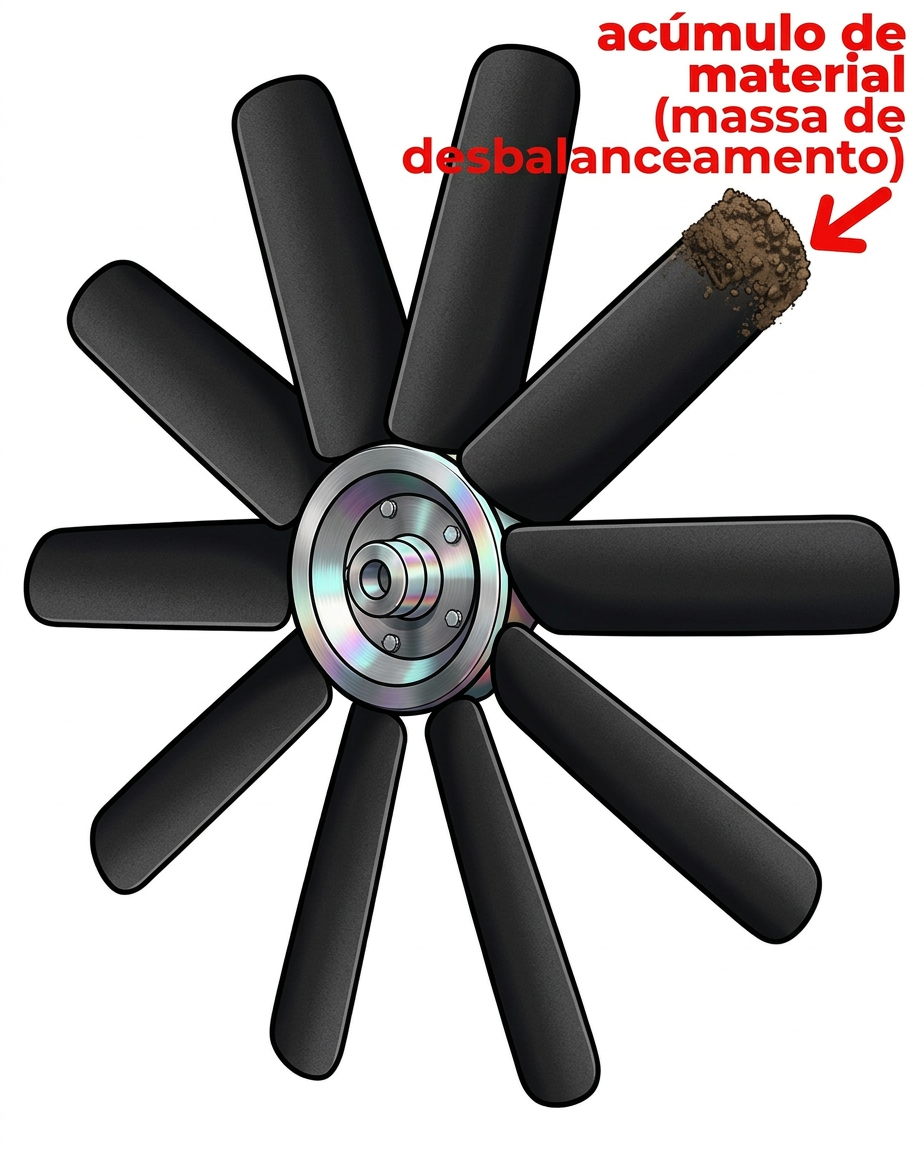

- Eixo Desbalanceado: Em um motor, exaustor ou turbina, se o eixo de rotação não for perfeitamente balanceado, o desequilíbrio fará com que o eixo oscile ligeiramente em torno de seu eixo central enquanto gira.

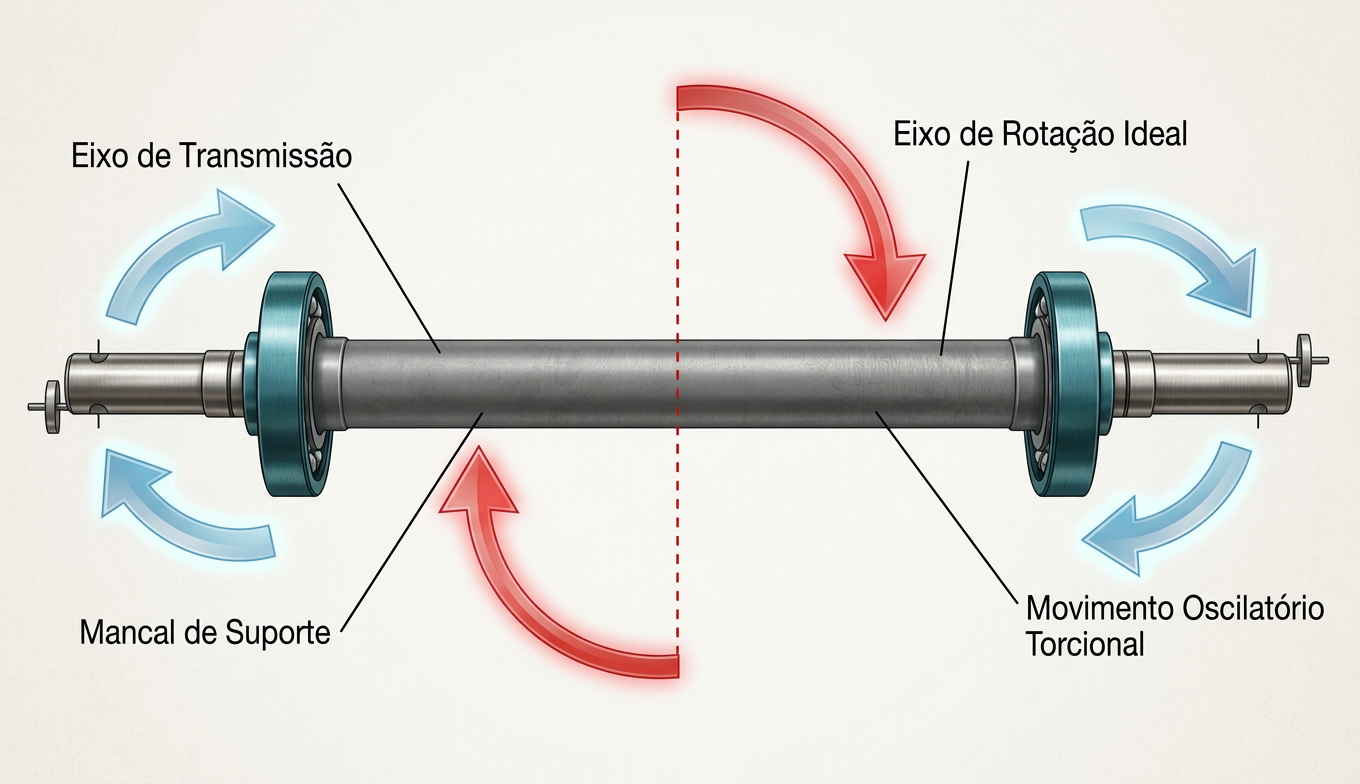

- Vibração Torcional: É a oscilação de um eixo (como o eixo de transmissão de um carro) em torno de seu próprio eixo, onde uma extremidade pode estar girando ligeiramente à frente ou atrás da outra em um movimento repetitivo.
3 Vibração Complexa (Combinação de vários tipos de movimento)

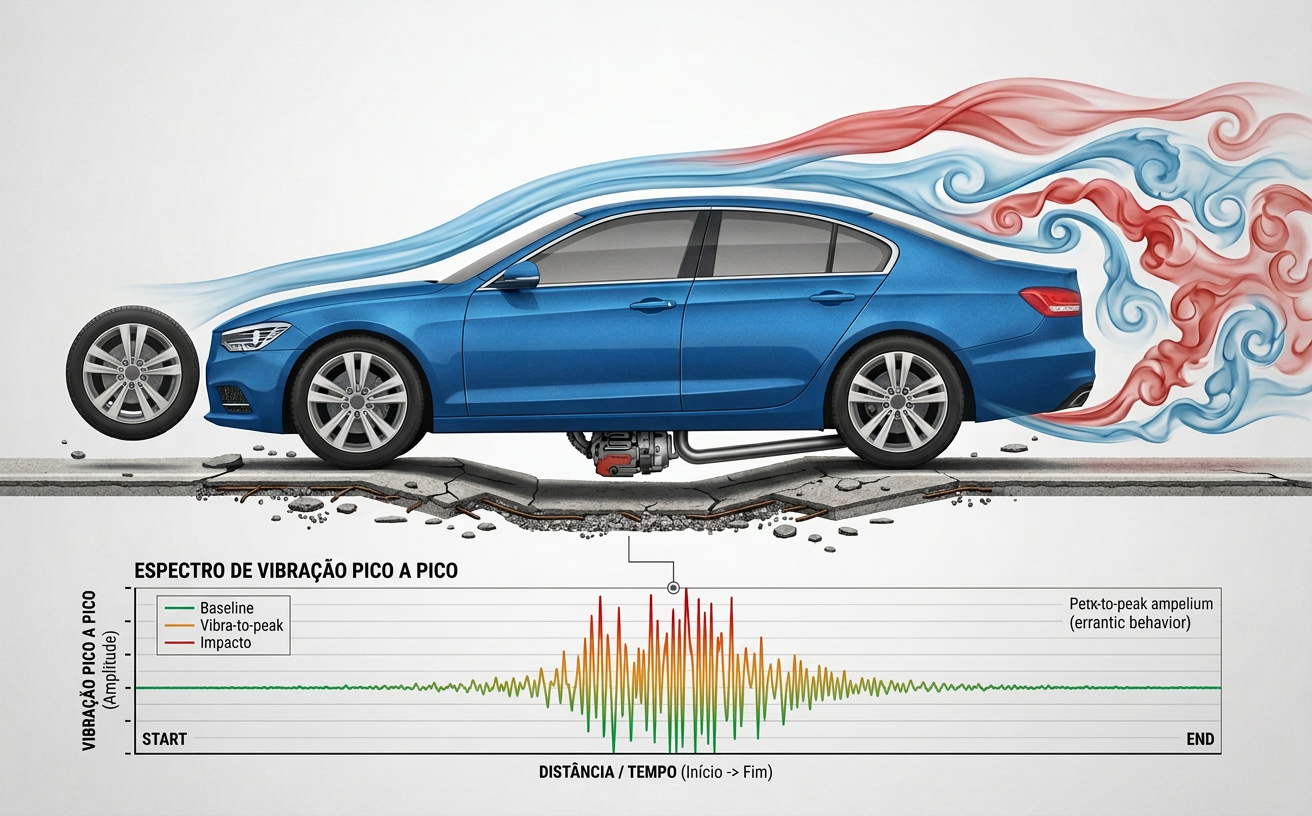

- Vibração de um Carro em Movimento: Um carro que se move em uma estrada irregular sofre uma combinação de movimentos:
- As rodas podem vibrar linearmente (para cima e para baixo) devido a buracos.
- O motor e o eixo de transmissão podem ter vibrações rotacionais devido ao desequilíbrio ou folgas.
- A própria carroceria do carro pode oscilar, inclinar e torcer (uma combinação de movimentos lineares e rotacionais), resultando em uma vibração complexa.

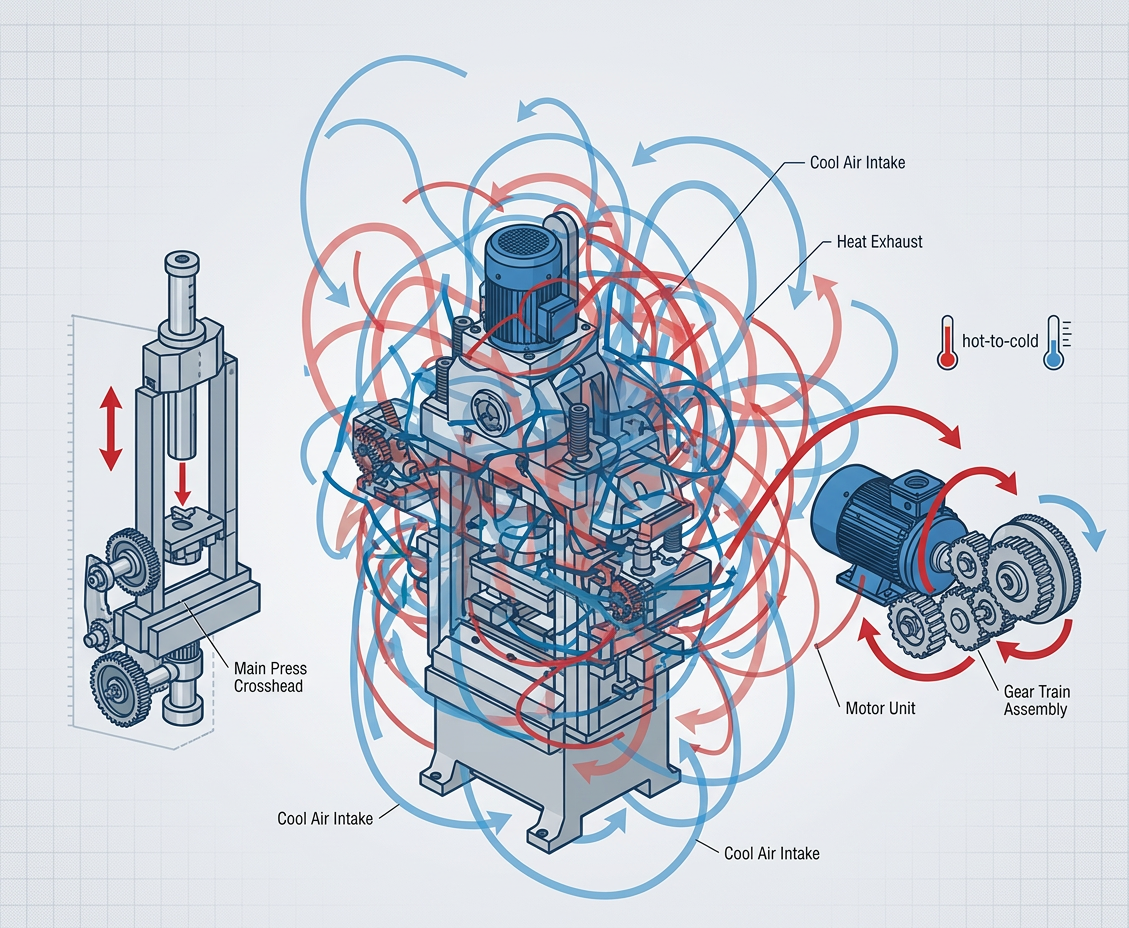

- Máquina Industrial com Múltiplos Componentes: Uma máquina complexa (como uma prensa ou um torno) possui vários motores, engrenagens e eixos. A vibração total da máquina será a soma de todas as vibrações individuais (de rotação, de impacto, de translação, etc.), sendo um exemplo clássico de vibração complexa.

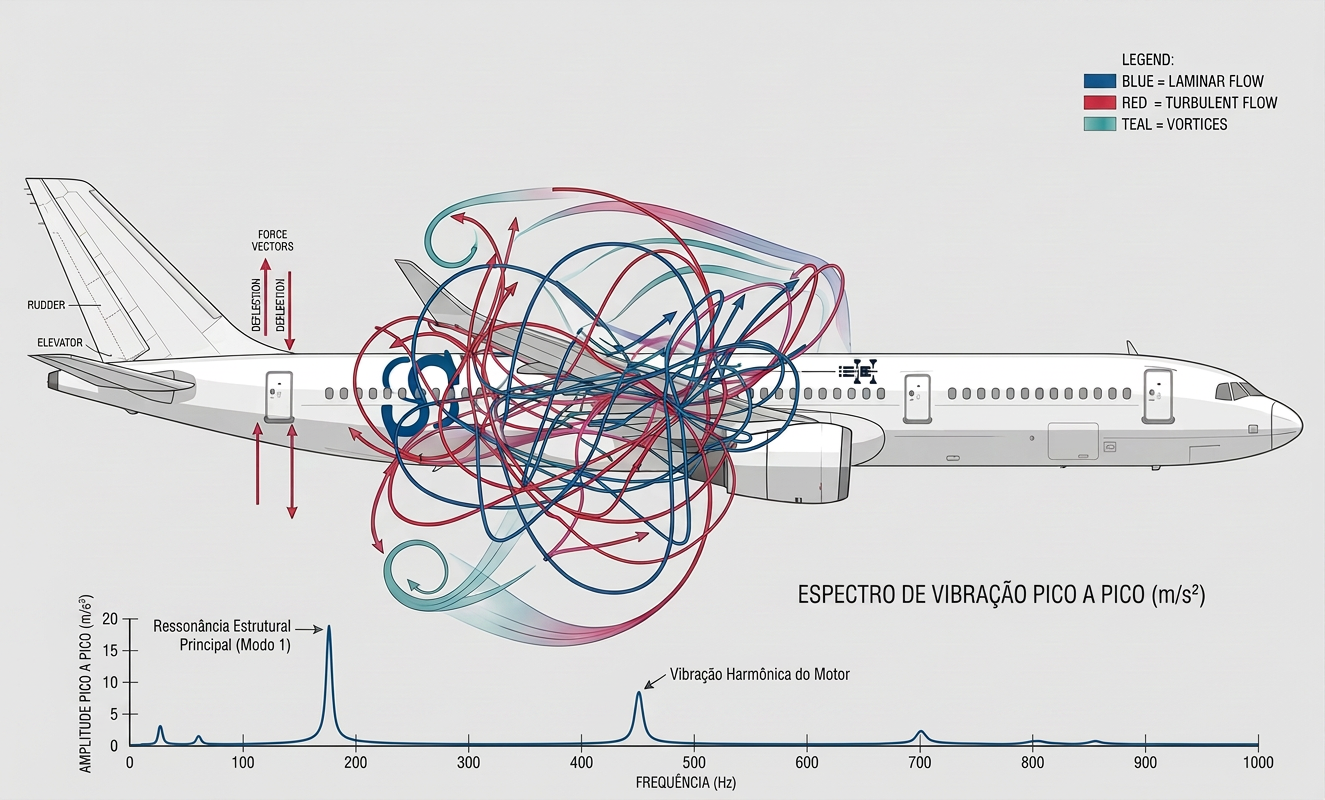

- Asas de Avião em Voo: Em turbulência, a asa não apenas se move para cima e para baixo (linear), mas também pode se torcer (rotacional) e dobrar em diferentes direções, sendo uma vibração que combina múltiplos graus de liberdade.
O Que Causa Vibração?
Imperfeições no Ciclo de Vida da Máquina
As vibrações podem surgir devido a falhas em diferentes fases:
- Projeto: erros de dimensionamento ou escolha de materiais.
- Fabricação: tolerâncias inadequadas ou defeitos de produção.
- Montagem: componentes mal ajustados.
- Instalação: base instável ou mal nivelada.
- Operação: sobrecarga, uso inadequado.
- Manutenção: negligência ou substituições incorretas.
Problemas Que Geram Vibração Mecânica
| Categoria | Problema | Descrição |
| Desvios geométricos | Desalinhamento | Eixos ou componentes fora de posição ideal. |
| Desbalanceamento | Massa distribuída de forma desigual, gerando forças centrífugas. | |
| Eixos empenados | Eixos tortos ou deformados que causam oscilação. | |
| Componentes desgastados | Correias e polias desgastadas | Perda de aderência ou tensão, gerando instabilidade. |
| Defeitos em rolamentos | Rolamentos danificados causam ruído e vibração irregular. | |
| Problemas em engrenagens | Dentes quebrados ou desgaste excessivo geram impactos e vibração. | |
| Forças dinâmicas | Forças hidráulicas | Pressões variáveis em sistemas hidráulicos provocam vibração. |
| Forças aerodinâmicas | Turbulência ou fluxo de ar instável em ventiladores e turbinas. | |
| Forças de reação | Reações mecânicas mal distribuídas durante o funcionamento. | |
| Forças de movimento alternado | Componentes que se movem para frente e para trás geram pulsos vibratórios. | |
| Interferências mecânicas | Atrito ou contato indevido (rubbing) | Partes móveis tocando superfícies fixas ou outras peças. |
| Distorção da carcaça | Estrutura deformada que altera o comportamento vibracional. | |
| Problemas elétricos | Certos problemas elétricos | Flutuações de corrente ou falhas em motores elétricos. |
| Fricção excessiva | Forças de fricção | Resistência ao movimento que gera calor e vibração. |
Fatores Que Amplificam a Vibração (Mas Não a Causam)
- Ressonância: ocorre quando a frequência de excitação coincide com a frequência natural da estrutura, causando aumento exponencial da vibração.
- Folgas ou peças soltas (looseness): permitem movimentos indesejados que intensificam os efeitos vibratórios.
