O que é G0.4 a G4000 e como calcular o desbalanceamento admissível sem adivinhação.
Balanceamento é corrigir distribuição assimétrica de massa. Um rotor nunca é perfeito. A norma ISO 1940-1 (versão 2003, referência clássica) criou uma linguagem universal para dizer o quão bom precisa ser.
Definição central

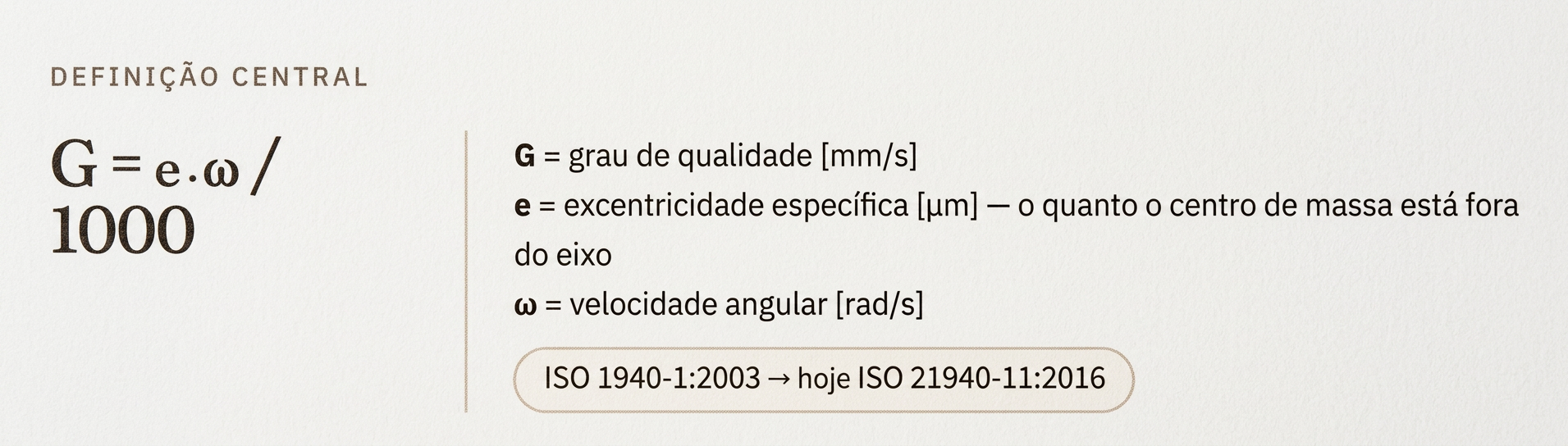

Em 2016, a ISO 1940 foi substituída pela ISO 21940 — mesma física, organização moderna em 14 partes. A essência não mudou: G é uma velocidade periférica do centro de massa. Quanto menor o G, mais centrado o rotor precisa estar.
3.2
Graus de qualidade G — a régua universal
Não decore tudo. Entenda a lógica: motores lentos gigantes toleram muito (G4000), giroscópios de precisão não toleram quase nada (G0.4). O seu dia a dia industrial está no meio.
| GRAU G | TIPO TÍPICO DE ROTOR / APLICAÇÃO | NOTA PRÁTICA |
|---|---|---|
| G 4000 | Virabrequins de motores lentos grandes 2T | |
| G 1600 | Virabrequins grandes 2T | |
| G 630 | Virabrequins motores marítimos diesel, montagem elástica | |
| G 250 | Virabrequins motores rápidos 4 cilindros | |
| G 100 | Motores completos (combustão) | |
| G 40 | Rodas de carro, aros, eixos de tração | |
| G 16 | Eixos cardan, britadeiras, partes de trituradores | |
| G 6.3 | Ventiladores, volantes, rotores de bombas, tambores de centrífugas USE ESTE PARA 80% INDUSTRIAL | 80% INDUSTRIAL |
| G 2.5 | Turbinas a gás e vapor, compressores turbo, acionamentos de máquinas-ferramenta | TURBO MÁQUINAS |
| G 1 | Gravadores, retíficas, pequenos induzidos elétricos | |
| G 0.4 | Giroscópios de precisão, mandris de retíficas de alta precisão |
3.3

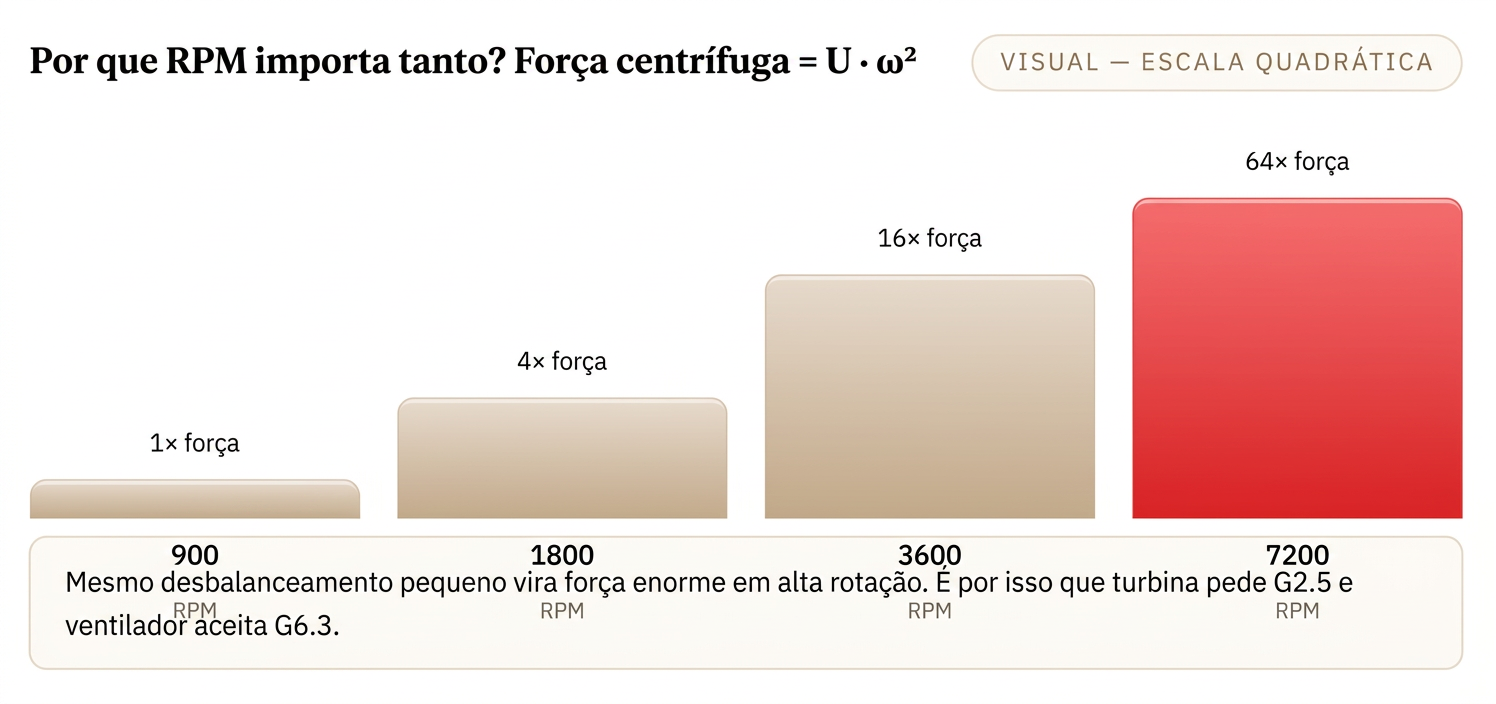

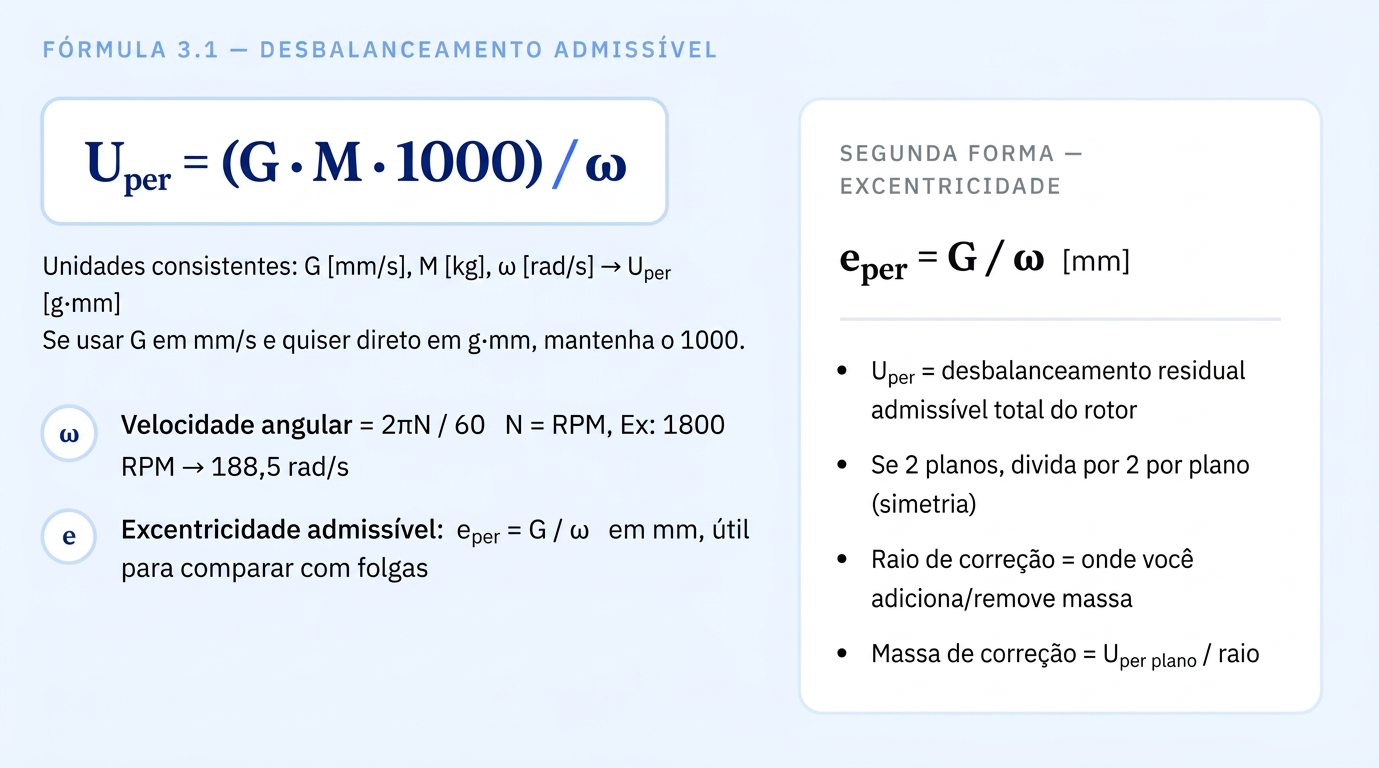

A fórmula mestra — sem ela não há laudo

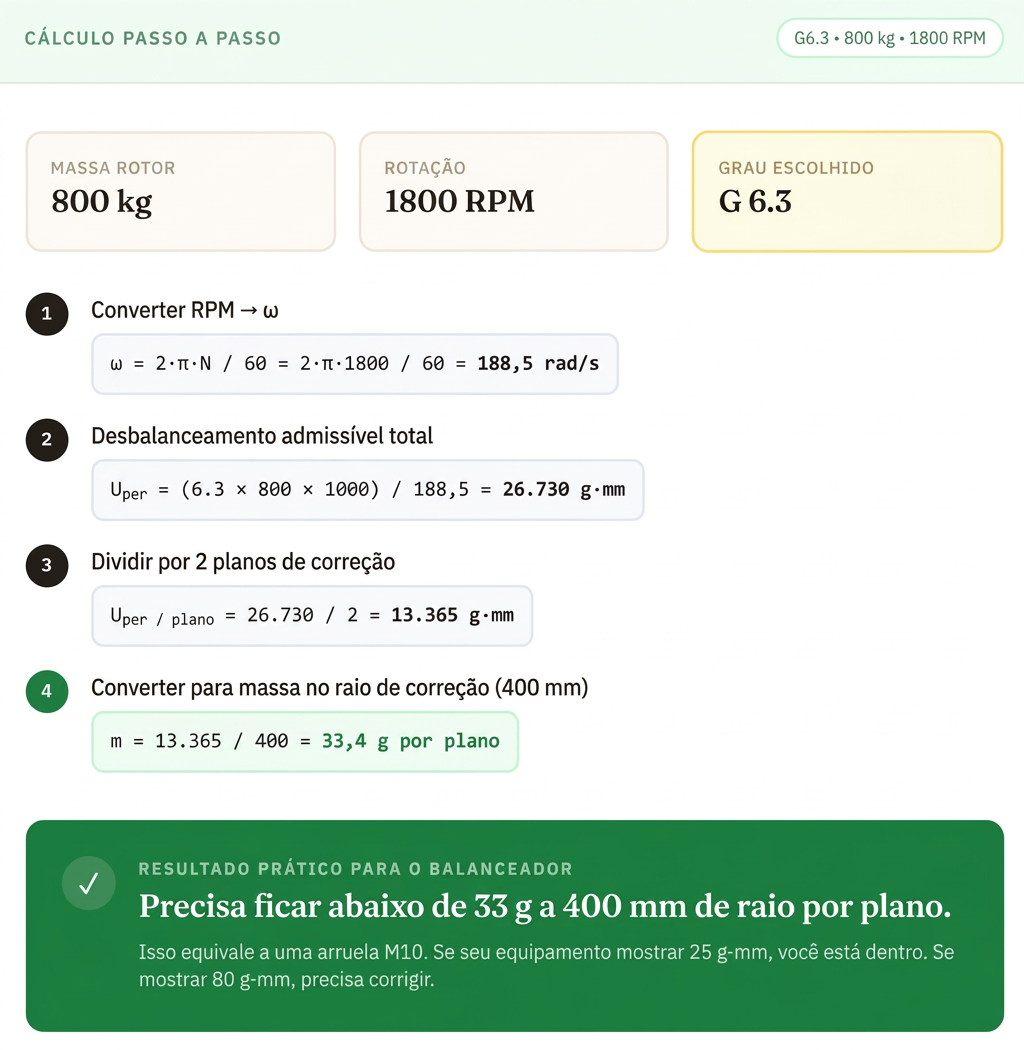

3.4 Exemplo prático completo — ventilador industrial
3.5 ISO 21940 — o que mudou de fato
A ISO 1940 não morreu — ela foi reorganizada. A ISO 21940 é a família nova, dividida em 14 partes.
ISO 21940-11
Substitui 1940-1
Procedimentos e tolerâncias para rotores rígidos. Mesma fórmula G.
ISO 21940-12 ★ NOVO
Rotores flexíveis
Turbina que deforma. Critério por modo, não só G.
ISO 21940-13/14
Critérios e erros
Como verificar, tolerâncias de medição.
Para 90% do campo: continue usando G6.3 / G2.5 e a fórmula Uper. Quando pegar turbina flexível ou cliente exigir ISO 21940-12, aí sim estude os modos de flexão.
3.6
O erro que todos cometem:
! Achar que nível de vibração = desbalanceamento
Vibração medida na carcaça depende de massa da carcaça, rigidez da fundação, ressonância, amortecimento, alinhamento. A norma G trata de desbalanceamento residual do rotor (g·mm), não de mm/s de vibração na carcaça. São grandezas diferentes.
Correto: “Este rotor está em G6.3 → Uper = 26.730 g·mm”
Errado: “Este rotor vibra 2,8 mm/s, então está em G2.8”
Regra prática — quando o cliente não especifica
Se cliente não especifica G, use G6.3 para ventiladores / bombas e G2.5 para turbinas / compressores.
Anote no laudo: “Critério adotado conforme ISO 1940/21940-11 na ausência de especificação do cliente”. Você se protege e entrega valor.
