Os três tipos de desbalanceamento que todo técnico precisa dominar

2.1 Nenhum rotor nasce perfeito

Na teoria, o centro de gravidade deveria coincidir perfeitamente com o eixo de rotação. Na prática, isso nunca acontece. Todo processo de fabricação — fundição, usinagem, soldagem, montagem — introduz assimetrias microscópicas.

Mesmo rotores novos, usinados com tolerância de centésimos, carregam um desbalanceamento residual. Porosidade no material, variação de densidade, excentricidade de encaixes e folgas de chavetas deslocam o CG alguns micrômetros do eixo geométrico. Parece pouco, mas a 3.600 RPM, alguns gramas-milímetro geram dezenas de newtons de força centrífuga.

Entender essa imperfeição de origem é o primeiro passo: balancear não é corrigir um defeito, é compensar uma condição inerente a todo corpo rotativo.

2.2 Desbalanceamento Estático (1 plano)

É a forma mais simples. O eixo de inércia permanece paralelo ao eixo de rotação, porém deslocado. Imagine um disco fino com um ponto mais pesado em uma das bordas.

• Quando ocorre: rotores tipo disco, onde a relação comprimento/diâmetro L/D < 0,5. Polias, volantes, rebolos, rotores de ventilador estreito.
• Sintoma: vibração 1X forte, em fase nos dois mancais. Se você medir nos dois lados, o ângulo de fase é praticamente igual.
• Correção: em apenas 1 plano. Uma única massa de correção oposta a 180°.

Fórmula U = m · r Desbalanceamento [g·mm] = massa × raio

2.3 Desbalanceamento de Conjugado (Momento)

Aqui não há força resultante, há momento. Duas massas iguais, opostas a 180°, em dois planos axiais distintos, fazem os eixos se cruzarem exatamente no centro de gravidade.

O CG permanece sobre o eixo de rotação — por isso o rotor pode até ficar parado em equilíbrio estático — mas o eixo de inércia fica inclinado. Ao girar, surge um binário que tenta torcer o rotor, gerando vibração 1X com fase oposta de 180° entre os mancais.

Exige obrigatoriamente correção em 2 planos. Uma massa só não resolve.

2.4 Desbalanceamento Dinâmico

É a combinação dos dois anteriores: força estática + momento de conjugado. Na prática industrial, 99% dos casos são dinâmicos.

Ocorre em rotores longos, onde L/D > 0,5: eixos, rotores de turbina, cilindros, rotores de motor elétrico, ventiladores largos. O eixo de inércia nem é paralelo nem cruza no CG — ele está deslocado e inclinado.

A força centrífuga que nasce é proporcional ao quadrado da rotação:

Física F = m · r · ω² dobrou a rotação → 4× mais força. O momento M = F · L completa o quadro.

Por isso um desbalanceamento pequeno se torna destrutivo em alta rotação. A correção exige dois planos, resolvendo força e momento simultaneamente.

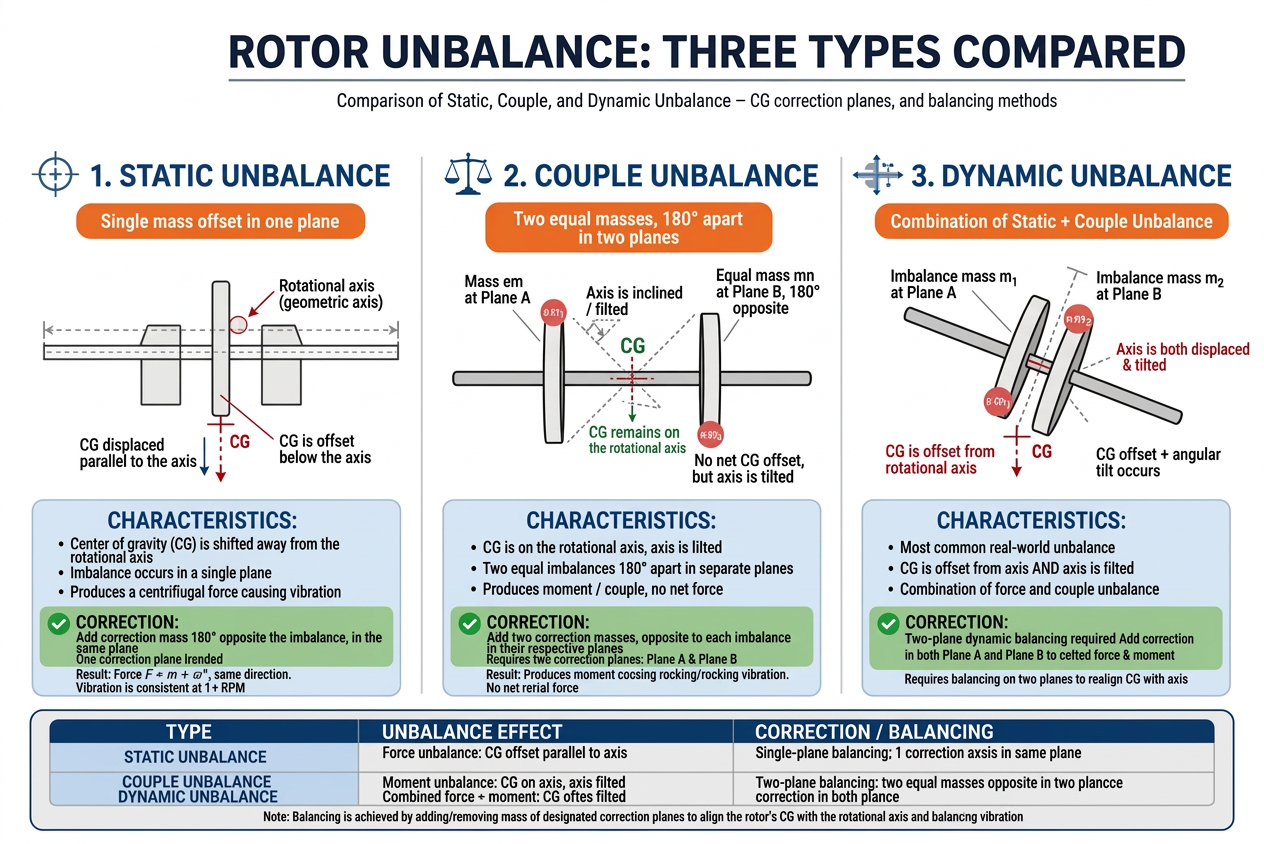

Figura 2.1 — Os três tipos comparados: Estático (força pura), Conjugado (momento puro) e Dinâmico (força + momento). O dinâmico exige correção em dois planos.

Quadro Comparativo

Tipo	L/D	Planos	Correção
Estático	<0,5	1	1 massa oposta 180°
Conjugado	>0,5	2	2 massas opostas 180°
Dinâmico	>0,5	2	2 massas força+momento

2.5 As 7 causas raiz na prática industrial

O desbalanceamento raramente nasce do nada. Na bancada, quase sempre encontramos uma destas origens:

1 Fabricação — Excentricidade de usinagem, porosidade, soldas assimétricas, tolerâncias de chaveta e rasgos.

2 Montagem — Acoplamentos desalinhados, encaixes com folga, empilhamento de tolerâncias, parafusos de massas diferentes.

3 Desgaste / corrosão — Perda não uniforme de material em pás, impulsores e cilindros. A erosão nunca é simétrica.

4 Acúmulo de produto / sujeira — Crostas de cimento, açúcar, pó químico ou gelo em ventiladores. Massa extra localizada.

5 Perda de pá / palheta — Quebra ou soltura de uma pá, aleta ou peso de balanceamento original. Caso clássico de emergência.

6 Dilatação térmica — Rotores que empenam a quente. Balanceado a frio, desbalanceia em operação.

7 Deformação por fluência — Eixos longos que encurvam ao longo de meses sob carga e temperatura. Comum em turbinas.

2.6 Como o desbalanceamento se manifesta

No analisador, o desbalanceamento é quase didático: uma vibração senoidal pura em 1X (uma vez a rotação), com amplitude estável e fase estável.

Sinal:

1X dominante, senoidal

Fase:

Estável, não errática

Natureza:

Força centrífuga

Se a amplitude de 1X sobe com o quadrado da rotação e a fase não dança, você está diante de desbalanceamento. Desalinhamento e folga geram harmônicos. Desbalanceamento gera 1X puro — essa é sua assinatura.

! Regra de Ouro

Todo desbalanceamento estático pode ser corrigido em 1 plano, mas todo desbalanceamento dinâmico exige 2 planos.

Tentar corrigir um rotor longo (L/D > 0,5) em um único plano é apenas transferir o problema de um mancal para o outro.
