Quando 1 plano não basta — método dos coeficientes de influência

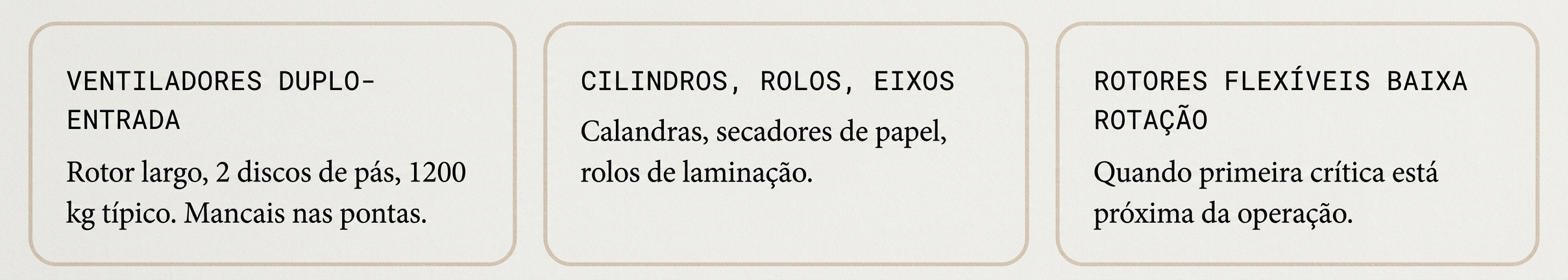

6.1 Quando usar 2 planos?

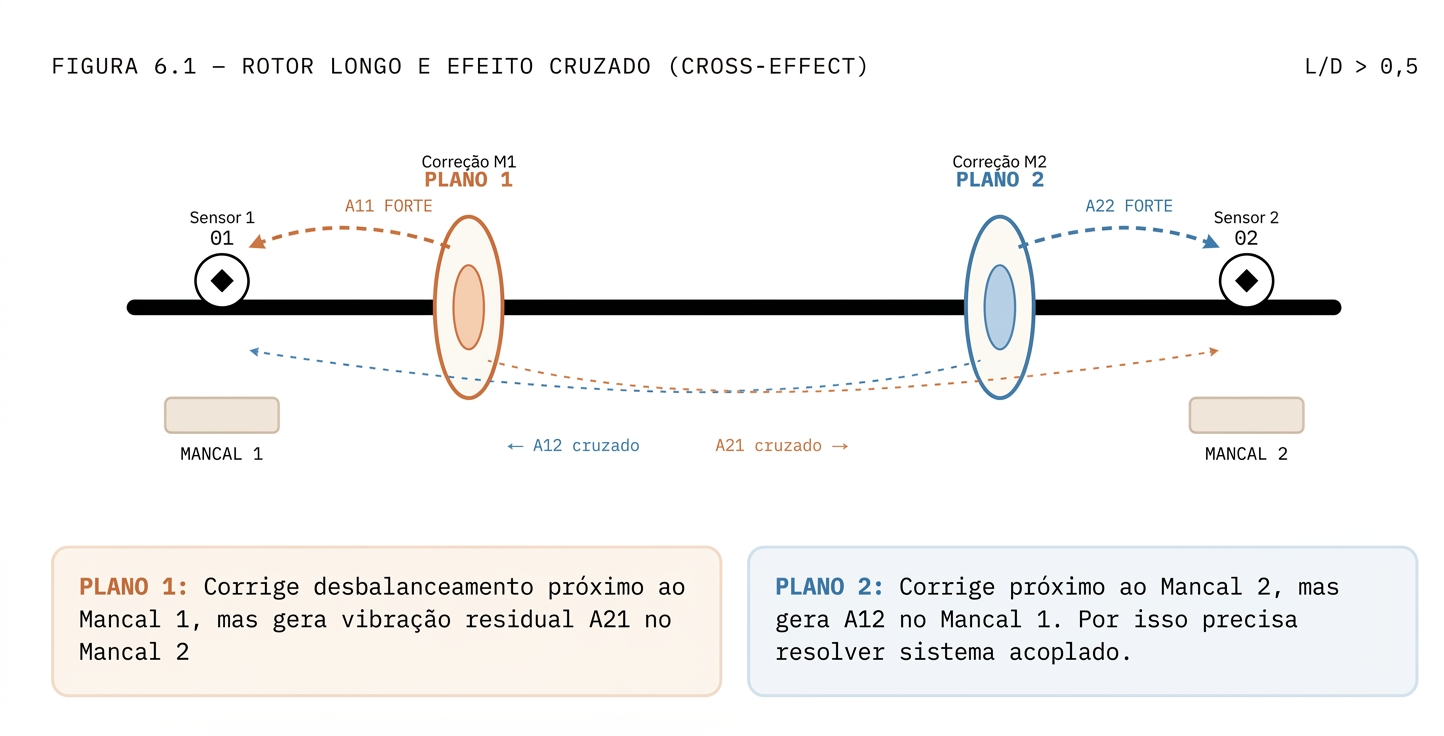

Um rotor é longo quando L/D > 0,5 — comprimento entre planos maior que metade do diâmetro. Nesses casos, o desbalanceamento não é só uma força, é um binário. Você tem dois vetores desbalanceados em fases diferentes, gerando momento fletor no eixo.

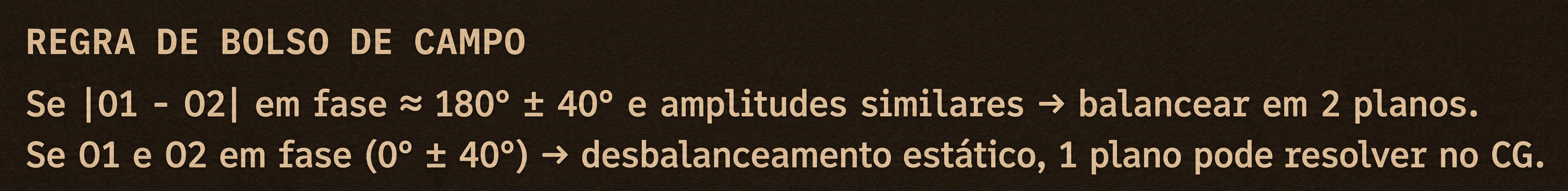

O sintoma clássico de dynamic unbalance: vibração alta nos dois mancais com fases opostas (~180° entre O1 e O2). Se você corrige só 1 plano, a vibração migra para o outro mancal. Isso é o cross-effect — a correção em um plano influencia os dois mancais.

6.2

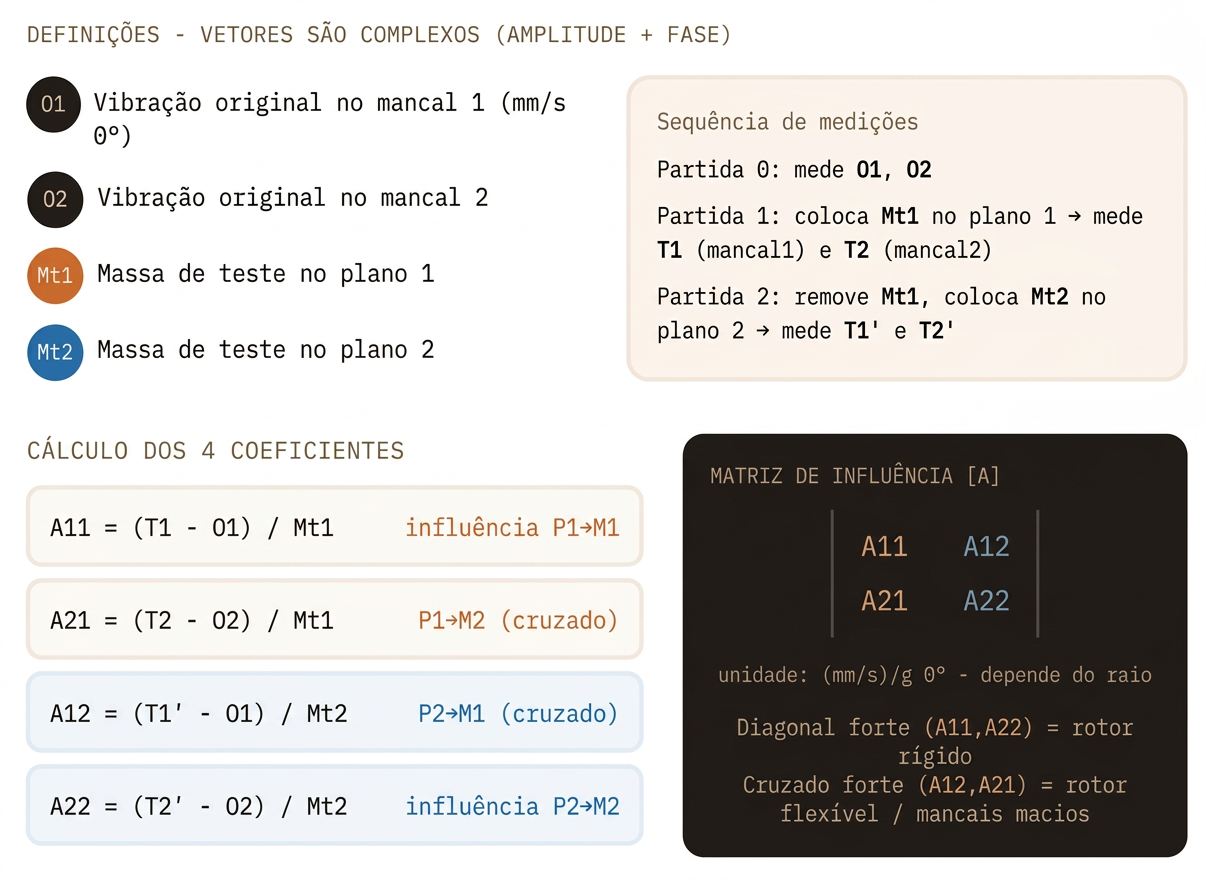

Princípio dos coeficientes de influência

No 1 plano você tinha um único α = (T-O)/Mt. Em 2 planos você tem 4 coeficientes complexos — cada massa de teste influencia os dois sensores.

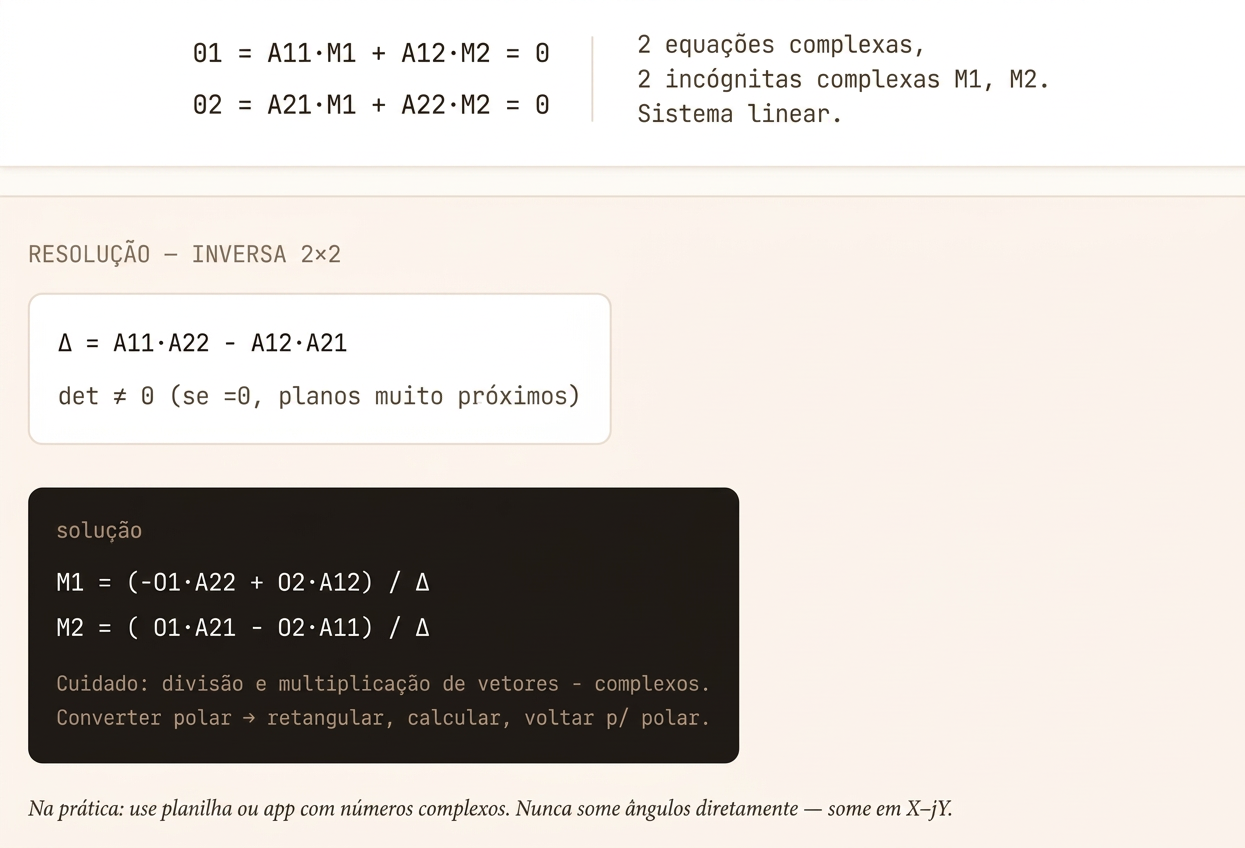

6.3 Cálculo das correções

Após os testes, queremos que a vibração final seja zero. Superposição linear (válida para rotor rígido):

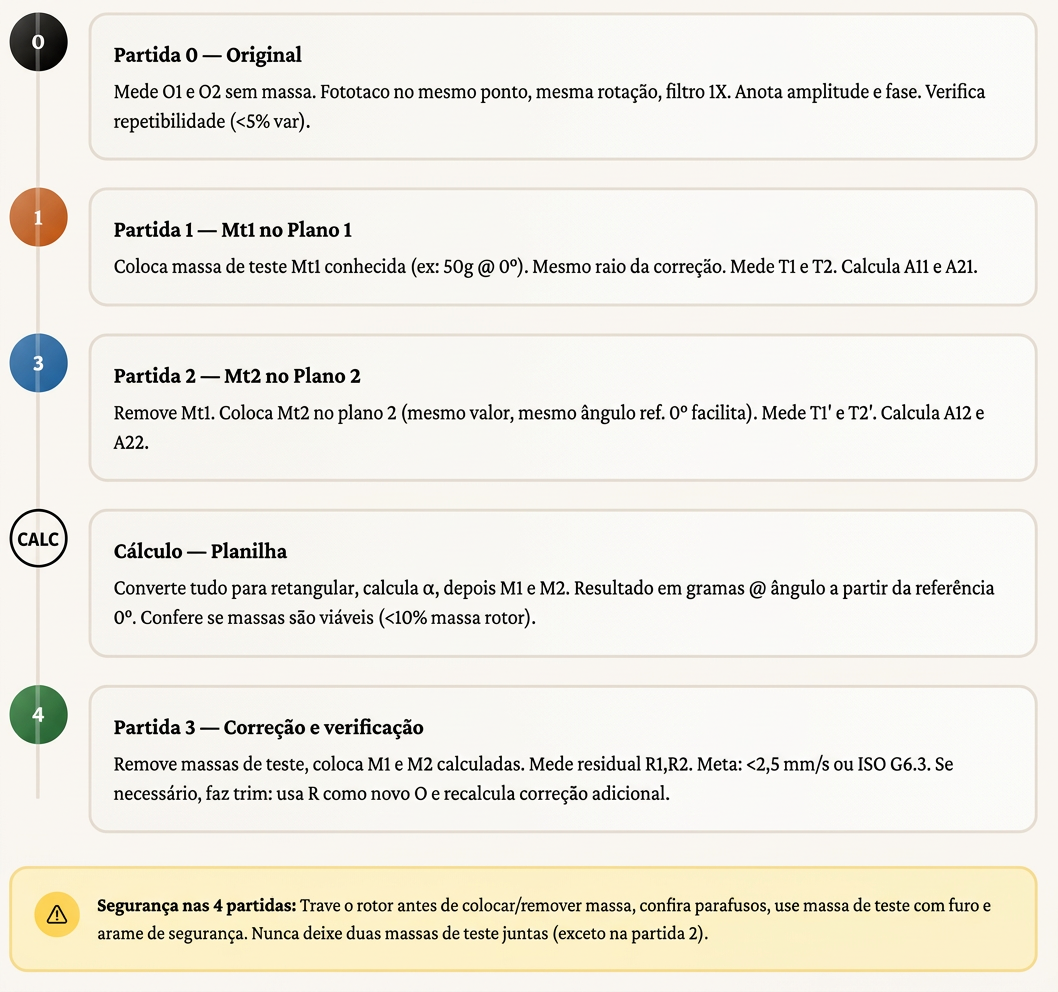

6.4 Procedimento passo-a-passo em campo (4 partidas)

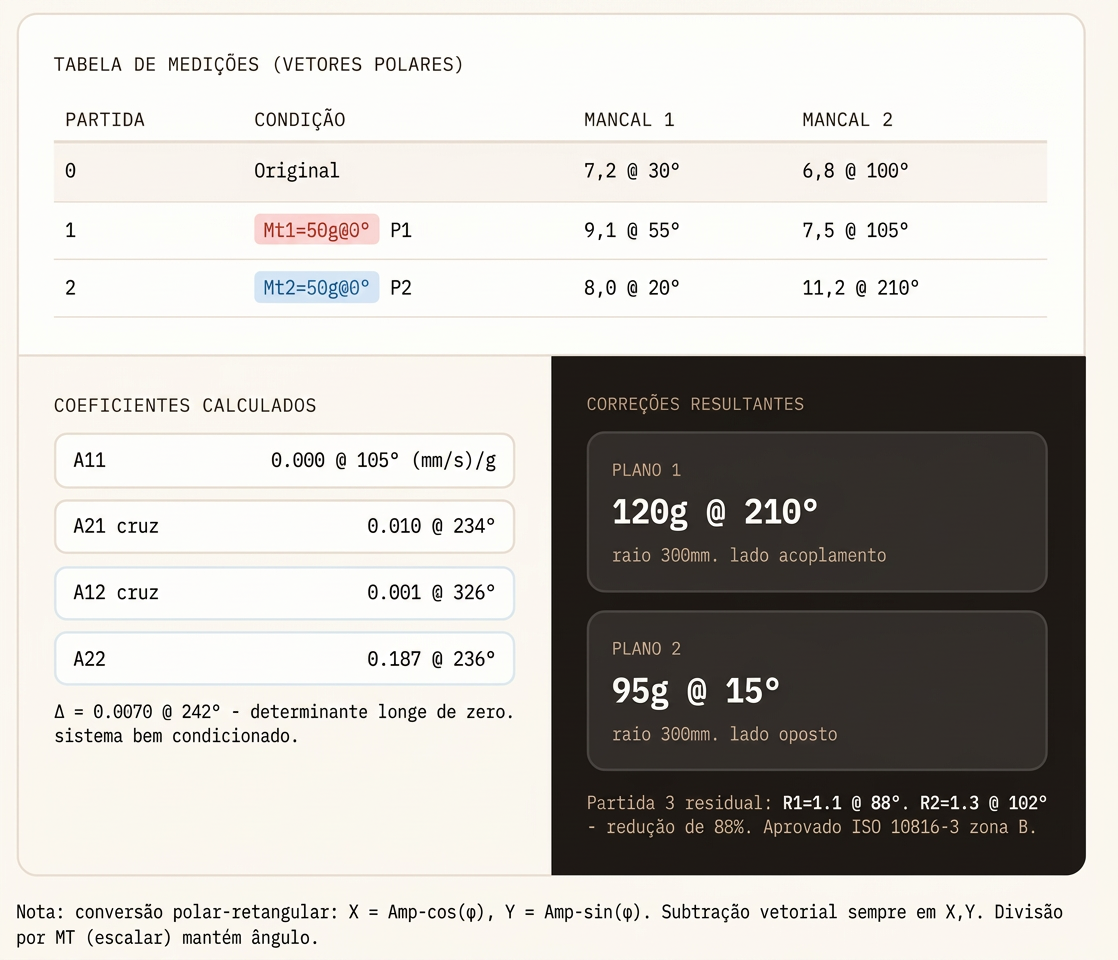

6.5 Exemplo real — ventilador duplo-entrada 1200 kg, 900 RPM

Raio de correção 300mm nos dois lados. Massa de teste 50g @ 0° (ref. no eixo). Filtro 1X, fase do fototaco.

6.6 Dicas de campo — 2 planos

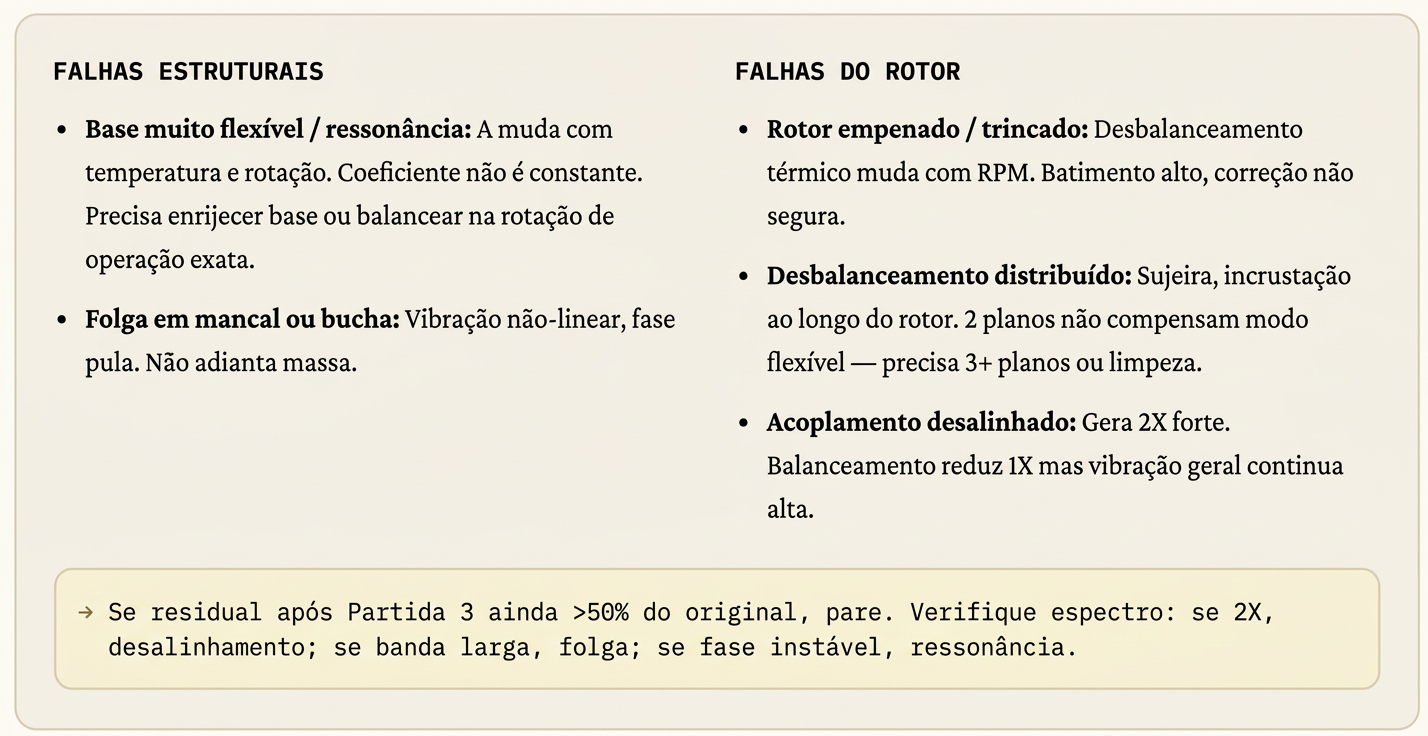

6.7 Quando não funciona
