Das Rodas de Carroça aos 30.000 RPM
A breve história do balanceamento e o dia em que a inércia acordou
Edição ilustrada — Leitura obrigatória

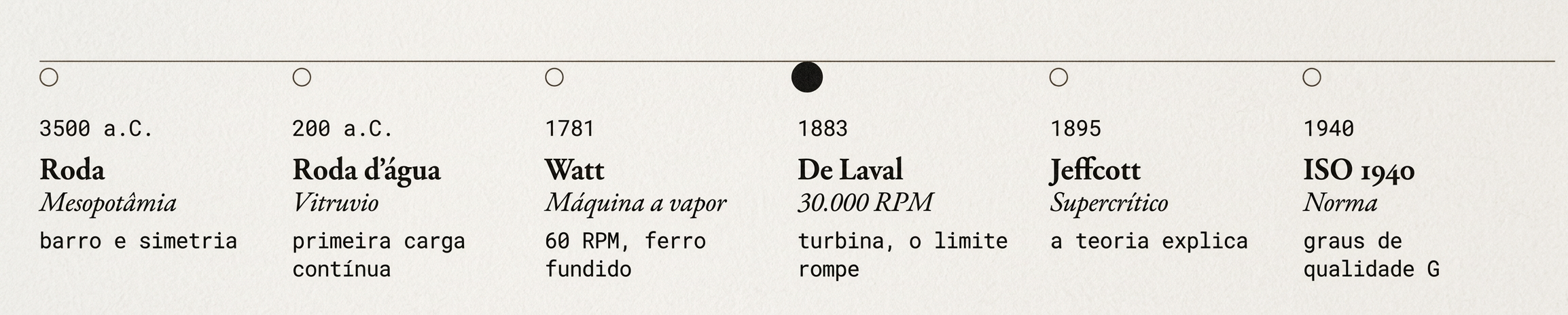

Linha do tempo do desbalanceamento
1.1 A Roda Mecânica e a Ilusão da Perfeição
Por quase cinco mil anos, a humanidade viveu sob uma ilusão confortável: a de que uma roda bem feita era uma roda perfeita. Dos oleiros da Mesopotâmia por volta de 3500 a.C., que centravam o barro com as mãos úmidas, aos carpinteiros de carruagens do Império Romano e aos moleiros medievais, o critério de qualidade era visual e tátil. Se a roda não bambeava a olho nu e não rangia, estava equilibrada.
E, para as velocidades da época, isso era verdade. Uma roda de carroça a 5 km/h gira a cerca de 30 rotações por minuto. Uma roda d’água romana, a 10 RPM. Nessa faixa, a força gerada por alguns gramas de desbalanceamento é tão insignificante que se perde no atrito dos mancais de madeira. O desbalanceamento existia — toda peça fabricada tem seu centro de massa ligeiramente fora do centro geométrico — mas ele dormia. A inércia não tinha voz.
Nota de contexto
Até 1800, a tolerância de fabricação de um eixo forjado era de milímetros. A 30 RPM, isso não é um defeito. É filosofia.

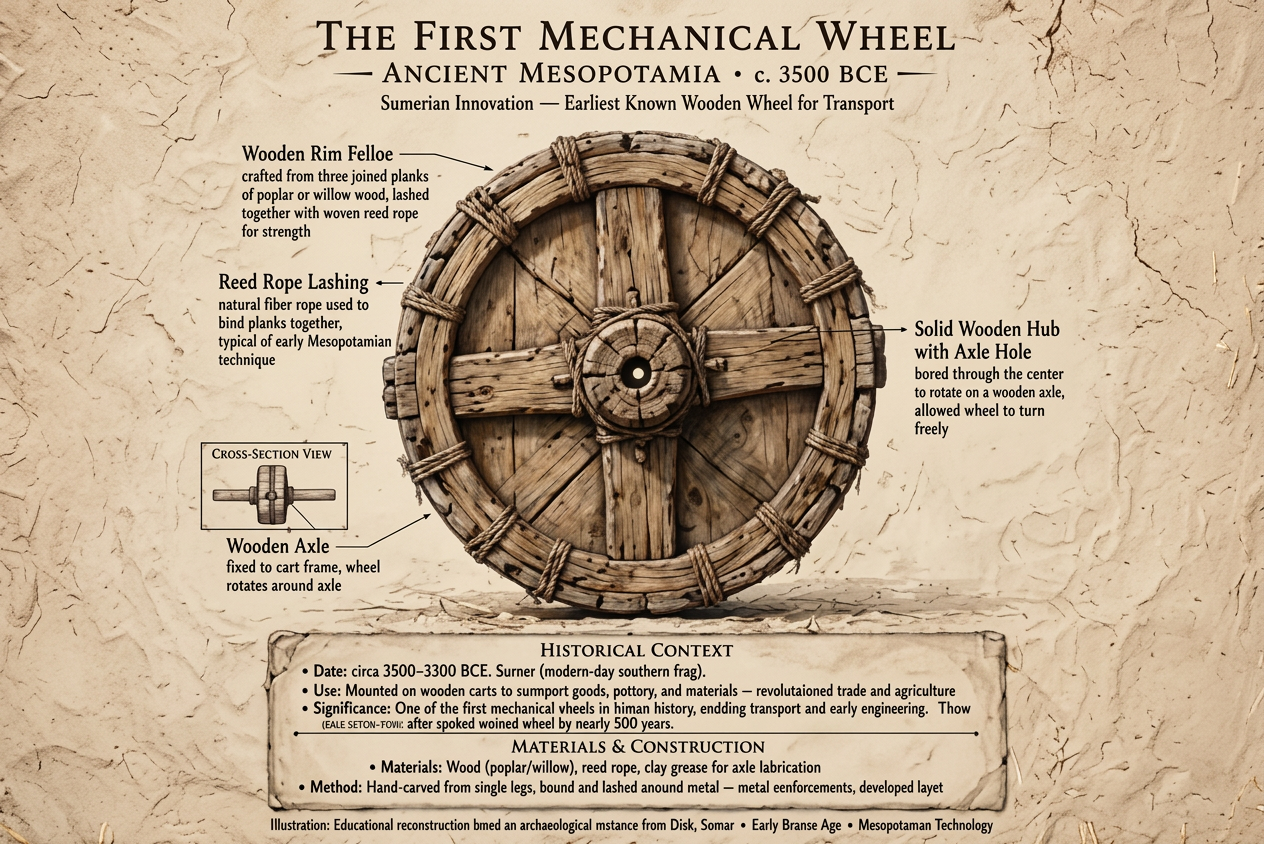

Fig. 1.1 Primeiras rodas mecânicas — 3500 a.C. Velocidades tão baixas que o desbalanceamento ficava escondido pelo peso.
1.2 O Ponto de Virada: Velocidade e Leveza
A Revolução Industrial trocou a pergunta. Não era mais “esta roda aguenta?”, e sim “quão rápido ela pode girar sem se destruir?”. James Watt, em 1781, com seu mecanismo de biela-manivela, levou os volantes de ferro fundido a 60 RPM e pela primeira vez engenheiros anotaram em diários: “tremor violento ao aumentar a admissão de vapor”.
O salto real veio um século depois, quando a leveza encontrou a velocidade. Gustaf de Laval, em 1883, na Suécia, fez uma turbina de um único estágio atingir 30.000 RPM para separar creme do leite. Era um disco de aço de 100 mm pesando gramas, mas girando mais rápido que qualquer coisa já construída. Charles Parsons, logo depois, com sua turbina a vapor de 1884, mostrou que o futuro da energia era rotativo e veloz.
Discos leves e velozes não perdoam. Um volante de Watt de duas toneladas podia esconder 200 gramas de excentricidade no próprio peso. O rotor de De Laval não. Quando a massa diminui e a rotação aumenta, o desbalanceamento deixa de ser um detalhe de fabricação para se tornar o protagonista da dinâmica.
1.3 O Fantasma Aparece: A Força Centrífuga
A física é implacável e, sobretudo, quadrática. A força que um pequeno desbalanceamento gera não cresce linearmente com a rotação. Ela explode com o quadrado dela.
Lei fundamental do desbalanceamento
F = m · r · ω²
força centrífuga do desbalanceamento
ω = 2πN / 60
velocidade angular [rad/s]
Exemplo prático — apenas 10 g a 10 cm do centro (m = 0,01 kg, r = 0,1 m)
| Rotação N | ω [rad/s] | Força F | Equivalente |
| 300 RPM | 31,4 | 0,98 N | ≈ 100 g |
| 3.000 RPM | 314,1 | 98,6 N | ≈ 10 kg |
| 10.000 RPM | 1.047,2 | 1.096 N | ≈ 111 kg girando |
A 10.000 RPM, dez gramas — o peso de duas moedas — puxam o eixo com a força de um homem adulto pendurado nele, a cada volta, 166 vezes por segundo. A 30.000 RPM de De Laval, a mesma massa geraria quase 10.000 N.
É aqui que a intuição humana falha. Dobrar a rotação não dobra a vibração; quadruplica. Triplicar a rotação multiplica a força por nove. Por isso rotores que parecem perfeitamente lisos na bancada, quando acelerados, começam a “tremer” de repente, como se um fantasma tivesse entrado na máquina. O fantasma é F = m·r·ω² acordando.

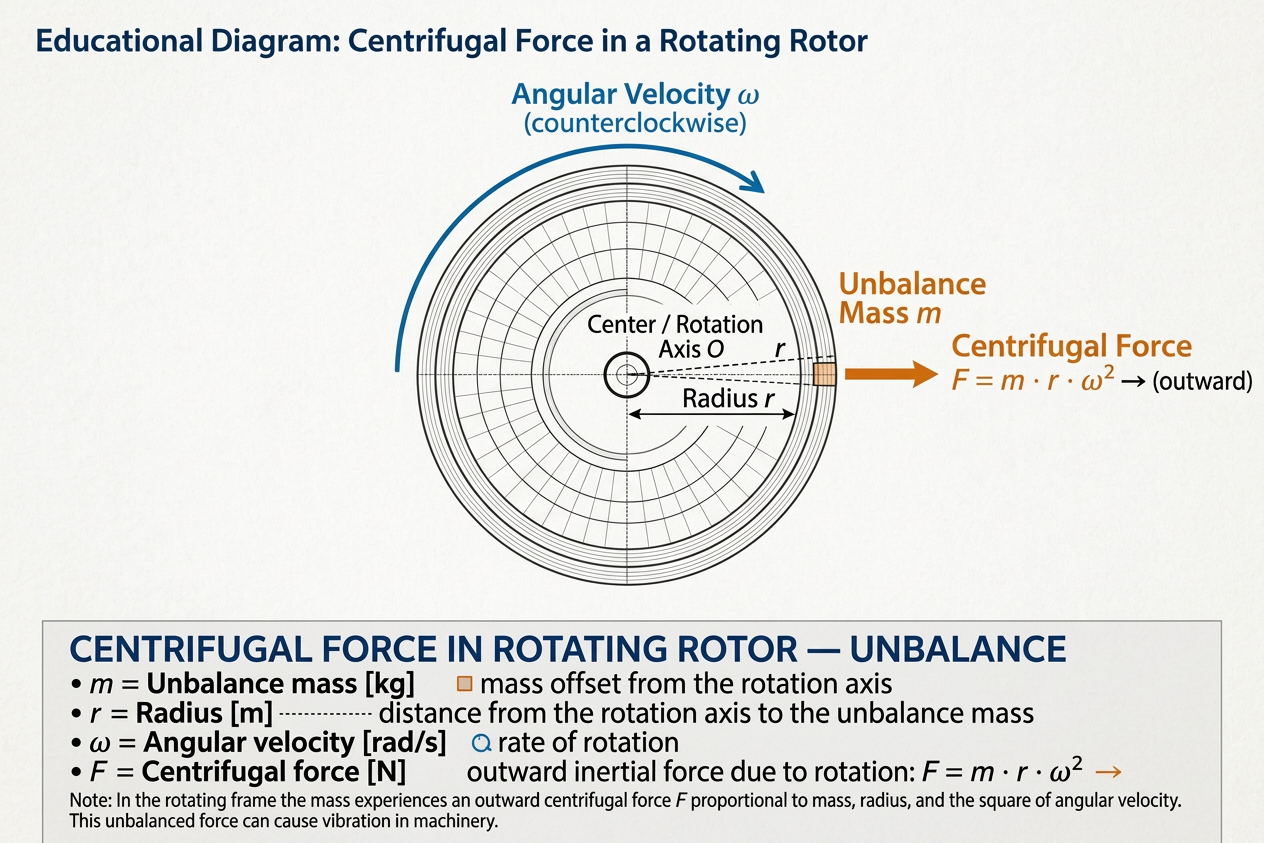

Fig. 1.2 A força centrífuga F = m·r·ω². Cresce com o quadrado da rotação — por isso 10g viram mais de 100kg a 10.000 RPM.
1.4 Os Primeiros Desastres e os Pioneiros
As máquinas não esperaram a teoria. Turbinas explodiram, eixos empenaram, navios vibraram tanto que instrumentos de navegação falharam. Foi preciso que matemáticos explicassem o que os mecânicos já sentiam nas mãos.
1869
Rankine
William Rankine prevê “velocidades críticas” onde a deflexão tende ao infinito. Pela primeira vez, o desbalanceamento tem um modelo matemático.
1895
Dunkerley & Jeffcott
Dunkerley mede experimentalmente a primeira crítica. Jeffcott, em 1919, resolve o paradoxo: acima da crítica, o rotor se auto-centra. Nasce o balanceamento supercrítico.
1907
Stodola
Aurel Stodola publica Die Dampfturbinen, a bíblia das turbinas. Introduz métodos gráficos para balanceamento e amortecimento.
1870 — Martinson
Primeira máquina de balancear
Canadense Martinson patenteia um berço oscilante para localizar o ponto pesado. O balanceador deixa de ser artesão e vira operador de máquina.

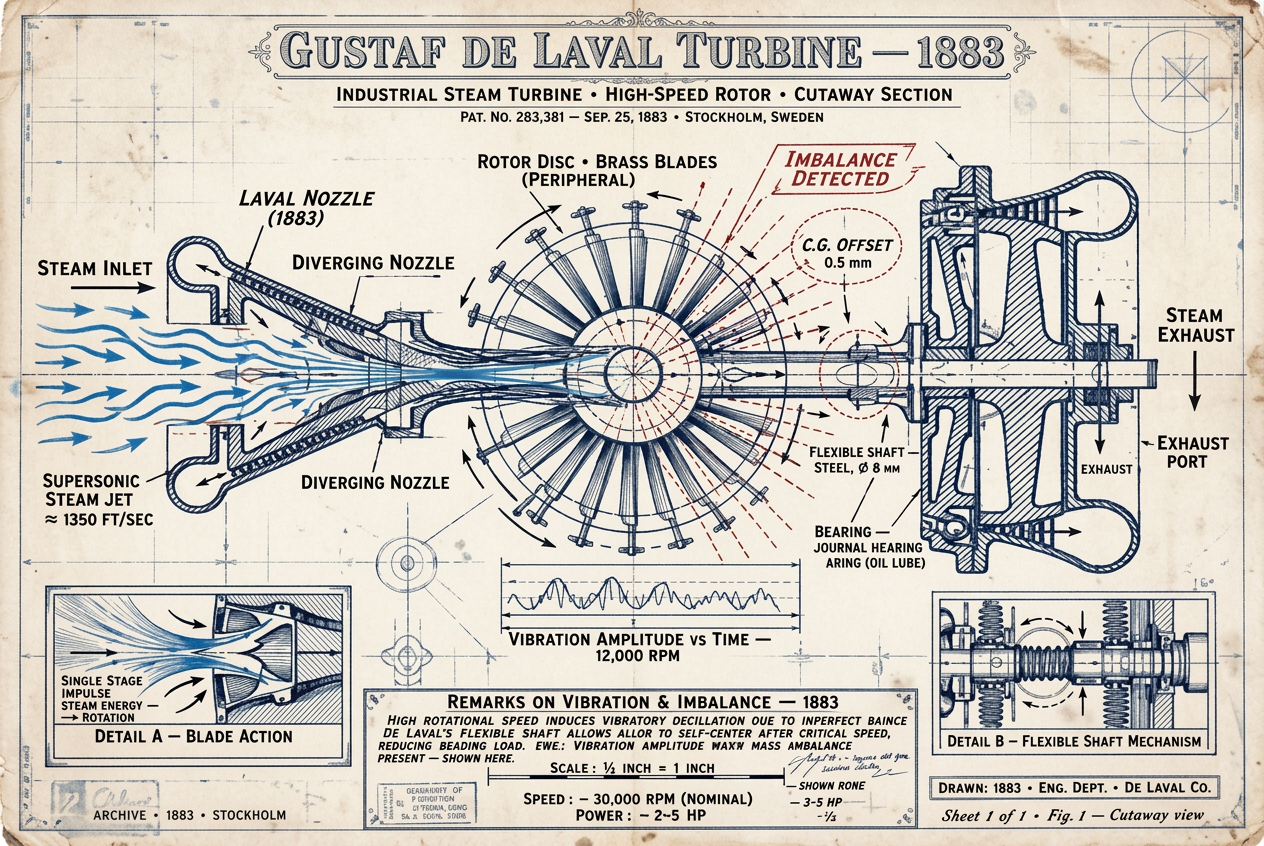

Fig. 1.3 Turbina de De Laval 1883 — primeira máquina a 30.000 RPM. Foi aqui que o desbalanceamento começou a destruir máquinas.
Cada desastre deixou uma lição gravada no ferro: De Laval precisou inventar um eixo flexível “quill shaft” para atravessar a crítica sem destruir a turbina; Parsons acrescentou tambores de balanceamento; e, lentamente, a indústria entendeu que não existe rotor balanceado, apenas rotor balanceado o suficiente para sua rotação de trabalho.
1.5 A Lição para o Balanceador de Hoje
Todo desbalanceamento existe desde a fabricação. Em baixa rotação ele dorme, mascarado pela rigidez. Em alta, ele acorda — e cobra com juros quadráticos cada micrômetro que você ignorou.
— Princípio do balanceador, anotado na oficina de De Laval, 1883
Se você segura hoje um analisador de vibrações, está segurando 150 anos de sustos. O trabalho não mudou: encontrar o vetor m·r escondido e cancelá-lo com outro vetor igual e oposto. O que mudou foi a escala. Hoje balanceamos rotores de turbo-compressores a 60.000 RPM com tolerância de G 2,5 ou melhor, o que significa que 10 gramas a 10 centímetros que em 1883 destruíam uma turbina, hoje reprovaria uma inspeção de qualidade.
A roda começou a tremer não porque ficou pior, mas porque ficou rápida e leve o suficiente para finalmente dizer a verdade. Este livro é sobre ouvir essa verdade com instrumentos, interpretá-la com fases e amplitudes, e corrigi-la com massa — sem superstição, apenas F = m·r·ω².
